TWS藍牙無線耳機都會帶有一個充電盒的設計，不僅可以收納耳機還兼顧著耳機充電的作用，深受用戶的青睞。TWS耳機充電倉相當于一個小型的移動電源，通過USB-C等數據接口為耳機通過電源。
TWS充電倉內部的結構是什么樣的呢？

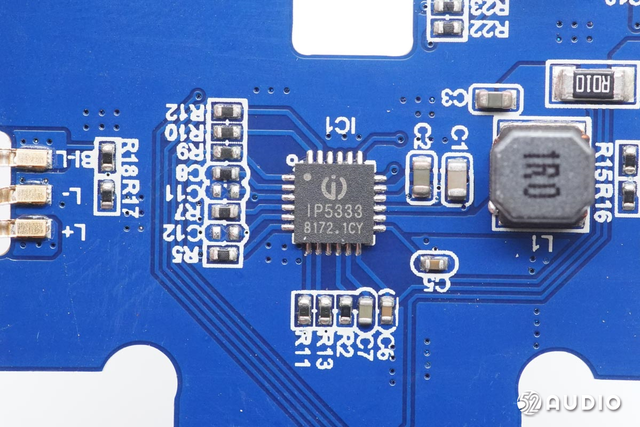

TWS藍牙耳機充電盒內部的一側主板兩端分別設置Type-C和USB-A充電接口，主板安裝有多功能電源管理SOC芯片IP5333。

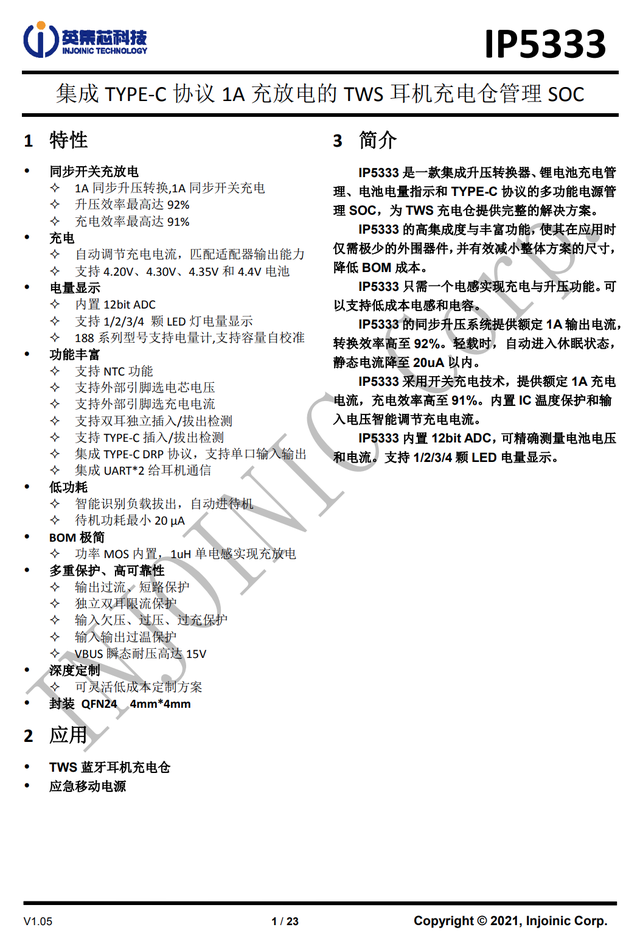

英集芯IP5333 是一款集成升壓轉換器、鋰電池充電管理、電池電量指示和TYPE-C協議的多功能電源管理SOC芯片，為TWS充電倉提供完整的解決方案。IP5333 的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。
IP5333 只需一個電感實現充電與升壓功能?？梢灾С值统杀倦姼泻碗娙?。IP5333 的同步升壓系統提供額定1A輸出電流，轉換效率高至92%。輕載時自動進入休眠狀態，靜態電流降至20uA以內。IP5333 采用開關充電技術，提供額定1A充電電流，充電效率高至91%。內置IC溫度保護和輸入電壓智能調節充電電流。IP5333 內置12bit ADC，可精確測量電池電壓和電流。支持1/2/3/4顆LED電量顯示。
IP5333 集成USB-C輸入、輸出識別接口，自動切換內置上下拉電阻，自動識別插入設備的充放電屬性。帶有Try.SRC功能，當連接到對方為DRP設備時，可優先給對方充電。當作為DFP工作時，使用 CC 引腳配置對外輸出 default 電流能力信息；當作為UFP工作時，可識別出對方的輸出電流能力。

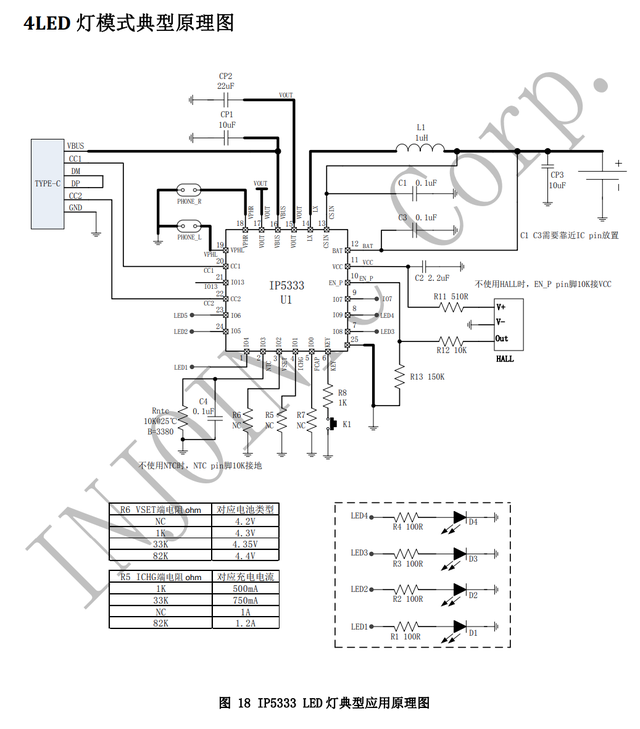

通過應用原理圖可以看出IP5333的外圍元件非常精簡，僅少量的電感電容以及對應的電阻即可實現充電盒的全部功能，有效簡化TWS耳機充電盒設計。
IP5333不僅適用于TWS耳機充電盒應用，還可以用于其他使用鋰電池供電的手持設備，并支持移動電源應用。
