無線充移動電源方案，采用高集成SOC芯片IP5356+IP6829
來源：網絡 時間：2022-08-31 14:44

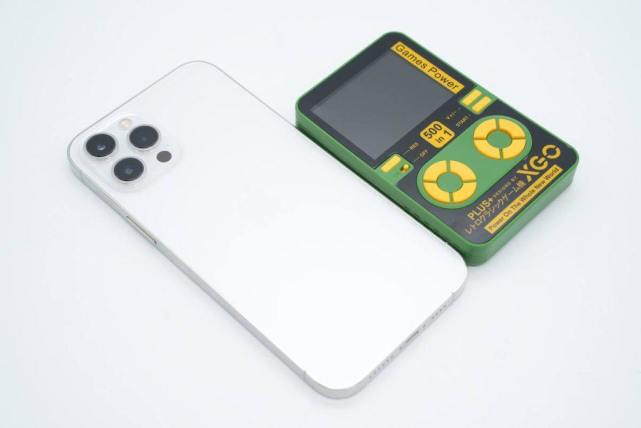

這款支持15W無線快充和22.5W超級快充的磁吸無線充移動電源，可以滿足蘋果和華為及其他安卓手機快充。

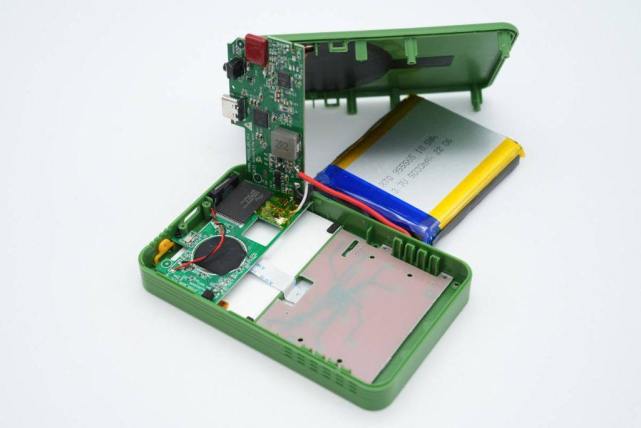

取出負責移動電源功能的PCBA，下面就是負責游戲機功能的PCBA。

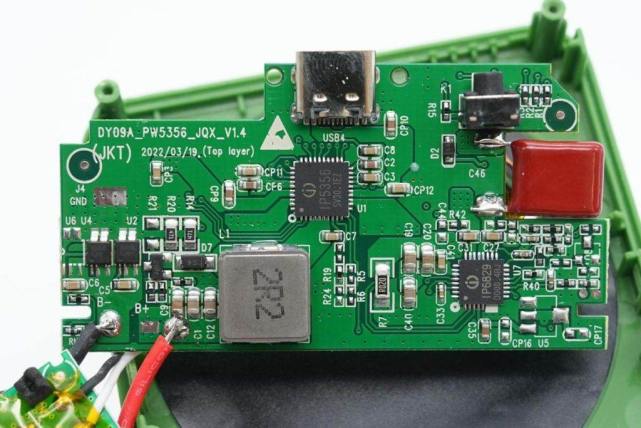

移動電源PCBA模塊正面焊接一顆無線充電主控和無線充電主控，以及電感和諧振電容，電池負極還連接了電池保護芯片。
移動電源內置英集芯IP5356移動電源SoC。這是一款集成多種主流快充輸入/輸出協議，以及升降壓轉換器、鋰電池充電管理、電池電量指示等多種功能的移動電源SoC芯片，可以為快充移動電源的開發提供完整的解決方案。
英集芯IP5356的同步開關升壓系統可提供最大22.5W輸出能力，支持USB-A口×2、MicroUSB口、USB-C口4個接口控制，單獨使用任何一個USB口都可以支持快充，同時使用兩個及以上輸出口時，智能降為5V。IP5356 內置所有功率MOS和路徑管理MOS，在應用時僅需一個電感實現降壓與升壓功能，外圍器件極少，有效減小整體方案的尺寸，降低BOM成本。
據了解，采用英集芯高集成移動電源SoC芯片的還有Realme 10000mAh雙口18W快充移動電源、黑鯊雙向快充移動電源、倍思無線快充PD移動電源、京造10000mAh雙向USB PD快充移動電源、格力18W PD雙向快充移動電源、騰訊赤兔馬移動電源等眾多產品。

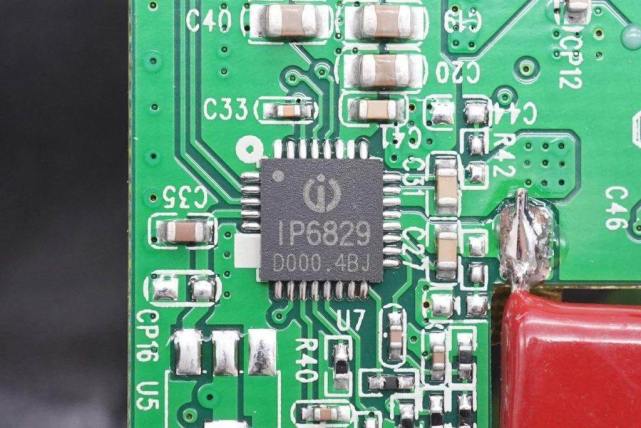

無線充電部分采用英集芯IP6829無線充電發射SOC，芯片內部集成全橋驅動電路和全橋功率MOS，集成電壓和電流兩路解調模塊，支持15W無線充電應用，并且支持雙線圈和三線圈應用，并兼容NPO和CBB諧振電容，單顆芯片即可實現完整的無線充電設計，支持USB PD等快充取電，支持固件重復升級。
這款5000mAh磁吸無線充移動電源內置兩顆英集芯的高集成電源芯片，分別為IP5356移動電源SOC和IP6829無線充電SOC，IP5356支持廣泛的快充協議，外圍元件精簡，支持驅動數碼管實現電量百分比顯示，IP6829是一顆一體化全集成的無線充電方案，外圍元件精簡，兩顆芯片即可實現完整的磁吸無線充移動電源設計。
?
