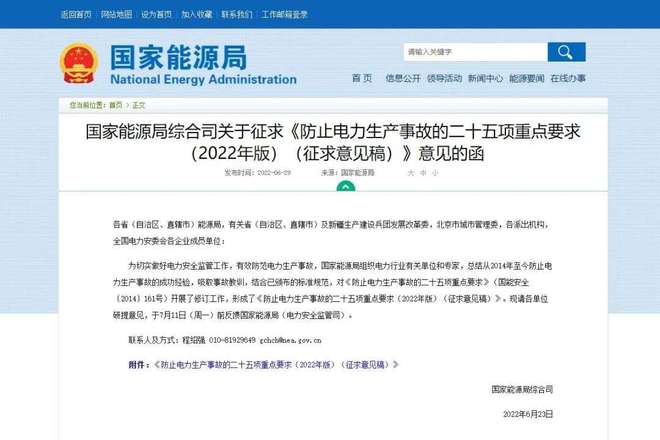

2022 年 6 月 23 日，國家能源局綜合司發布了關于征求《防止電力生產事故的二十五項重點要求（2022年版）（征求意見稿）》意見的函，向各相關單位征集研提意見，完善《防止電力生產事故的二十五項重點要求（2022年版）》（以下簡稱為《重點要求》）的進一步修訂。
此次發布的《重點要求》在條例 2.12.1 中明確標注了：中大型化學儲能電站不得選用三元鋰電池、鈉硫電池，不宜選用梯次利用動力電池；選用梯次利用動力電池時，應進行一致性篩選并結合溯源數據進行安全評估。
英集芯磷酸鐵鋰解決方案

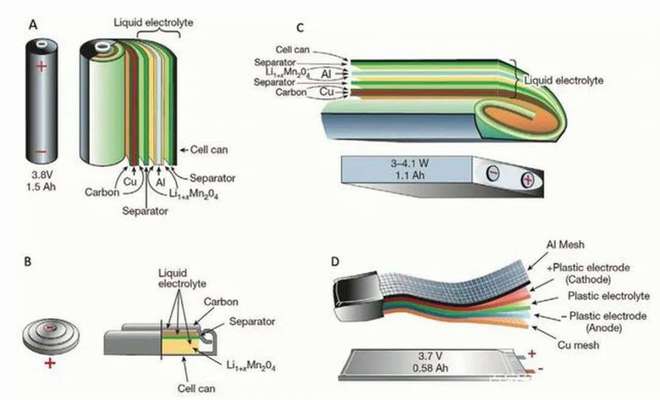

鋰離子電池由正極材料、負極材料、隔膜、電解液四個部分組成，主要按照正極材料的不同進行分類。在儲能領域，目前應用較為廣泛的是采用磷酸鐵材料的磷酸鐵鋰電池，和采用三元材料的三元鋰電池。

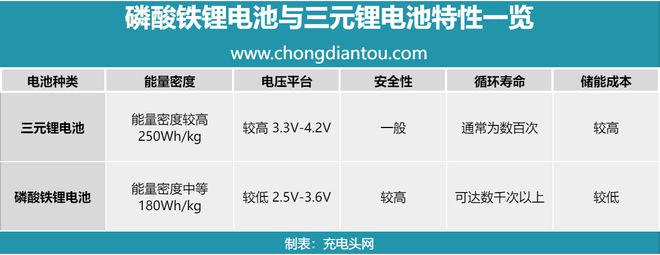

相比三元鋰電池，磷酸鐵鋰電池在遭受短路、擠壓、針刺等意外情況時，依舊穩定安全，不易起火爆炸；磷酸鐵鋰電池還具備較好的快速充電特性，可實現3C~5C的高倍率充放電，對過充過放電的承受能力也更強。
磷酸鐵鋰電池中的正極磷酸鐵材料以鐵為主要原料，重金屬與稀有金屬等占比較少，不僅成本可以做到更低，而且無毒性，對環境污染更小；磷酸鐵材料同時還具備長壽命的特點，在進行至少 1500 次循環后儲電量仍能保持≥80%。
磷酸鐵鋰電池與三元鋰電池的工作電壓范圍不同，市面上當前絕大多數鋰電管理芯片均針對三元鋰電池設計，不太適用磷酸鐵鋰電池。
此外，多串磷酸鐵鋰電池在實際應用時，需要配合鋰電保護新品的電池均衡功能，降低電壓過高電池的充電電流，讓虧電的電池得到全部充電電流，使電池的電壓達到一致，從而使串聯電池組中每一節電池都能充滿電。
英集芯作為國內鋰電池電源管理芯片的領導者，響應市場潮流趨勢，針對磷酸鐵鋰電池應用，推出了一系列的解決方案。
充電芯片
英集芯目前推出了IP2325、IP2326、IP2365、IP2301四款充電管理IC，涵蓋1~4串磷酸鐵鋰電池充電應用。

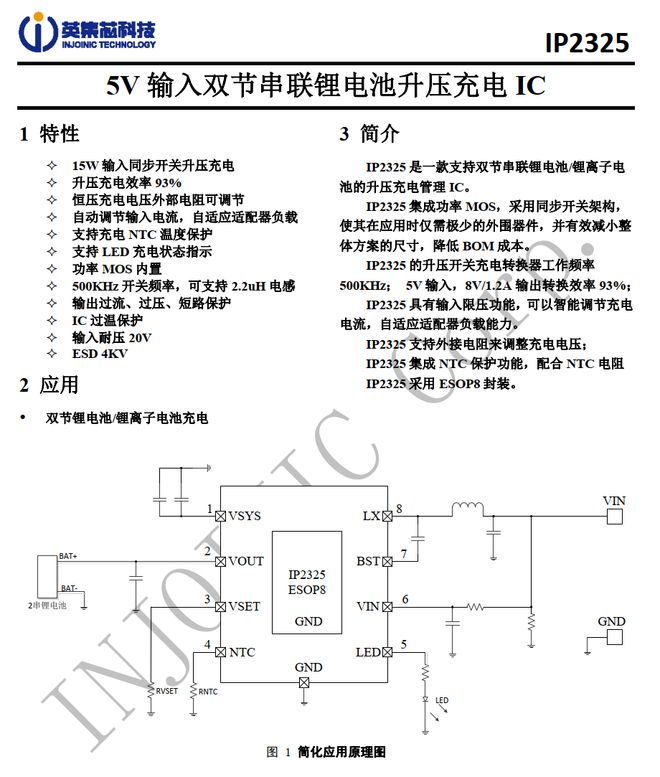

英集芯IP2325
英集芯IP2325是一款支持2-3節串聯鋰電池/鋰離子電池的升壓充電管理IC，集成功率MOS，采用同步開關架構，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本；支持充電NTC溫度保護、IC過溫保護、輸出過流、過壓、短路保護。支持磷酸鐵鋰電池最低2.5V的充電電壓。
英集芯IP2325采用ESOP8封裝，輸入耐壓20V，支持15W輸入同步開關升壓充電；升壓開關充電轉換器工作頻率500KHz，可支持2.2uH電感；在5V輸入，8V/1.2A輸出時轉換效率達93%；具有輸入限壓功能，可以智能調節充電電流，自適應適配器負載能力；支持外接電阻來調整充電電壓。

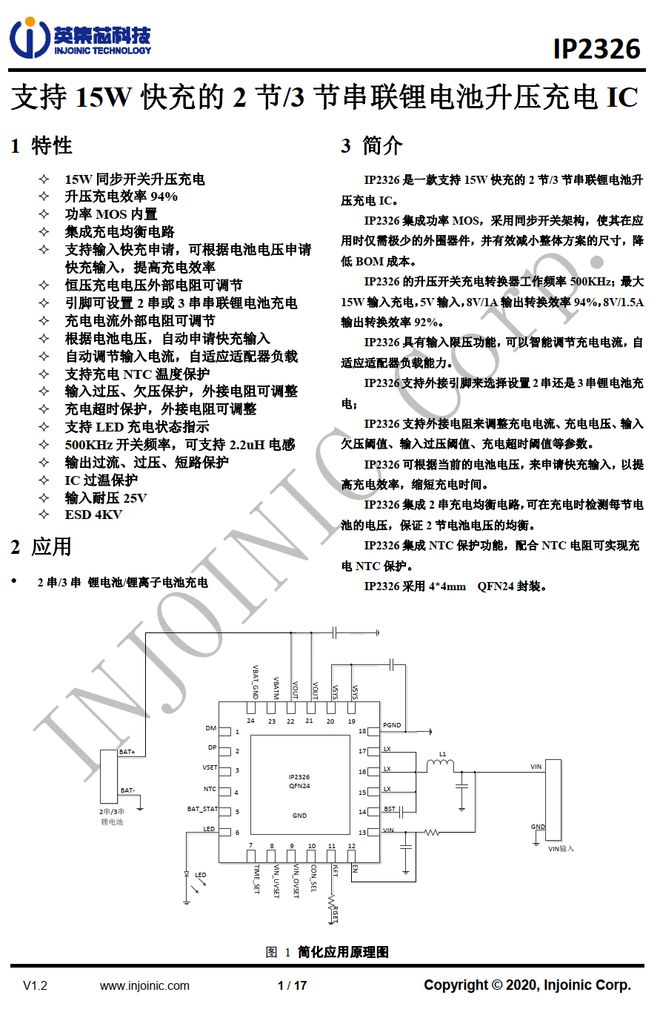

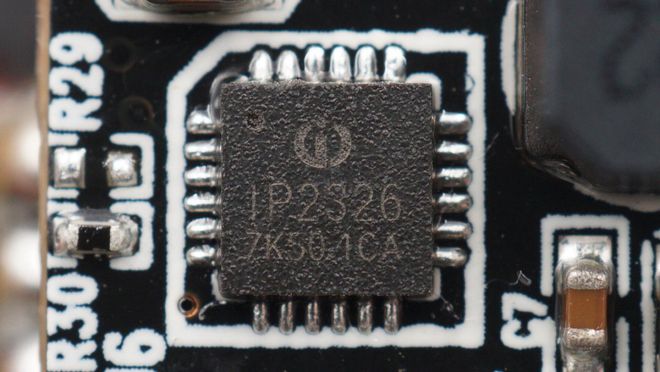

英集芯IP2326
英集芯IP2326是一款內部集成充電均衡功能的2/3串鋰電池升壓充電IC，內部集成開關管，可通過QC3.0根據電池電壓動態調節輸入電壓以優化升壓轉換效率。支持單燈充電狀態指示，輸入耐壓25V，支持NTC電池溫度檢測，支持輸入欠壓，過壓保護和充電超時保護。IP2326用于2串充電時，可提供充電均衡功能。
值得一提的是，英集芯IP2326還可用于2串鋰電代替9V供電的萬用表電池。使用5V升壓充電，通過自帶均衡功能，放電電池直接輸出。相比5V線性充電再升壓的設計，效率大幅提升且放電無干擾。

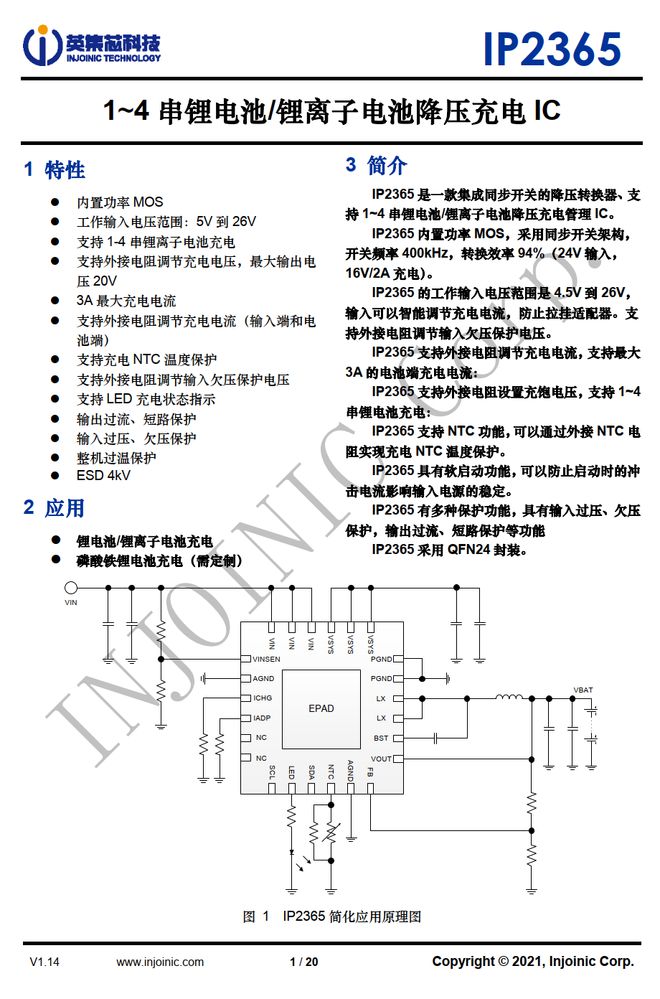

英集芯IP2365
英集芯IP2365是一款集成同步降壓開關的降壓轉換器、支持1~4串三元鋰電池/磷酸鐵鋰電池降壓充電管理IC。內臵功率MOS，采用同步開關架構，開關頻率400kHz，在24V輸入，16V/2A輸出時，轉換效率達94%?？捎糜?0V固定電壓輸入的場合，也可用于充電座充使用。
英集芯IP2365支持5到26V電壓輸入，最大輸出電流3A，輸入電流和充電電流可由電阻設置，支持NTC電池溫度檢測，支持輸入過壓、欠壓保護，支持單燈充電狀態指示，電池節數由電阻設定，輸出支持過流保護和短路保護，內置軟啟動功能及輸入電流自適應調節功能。

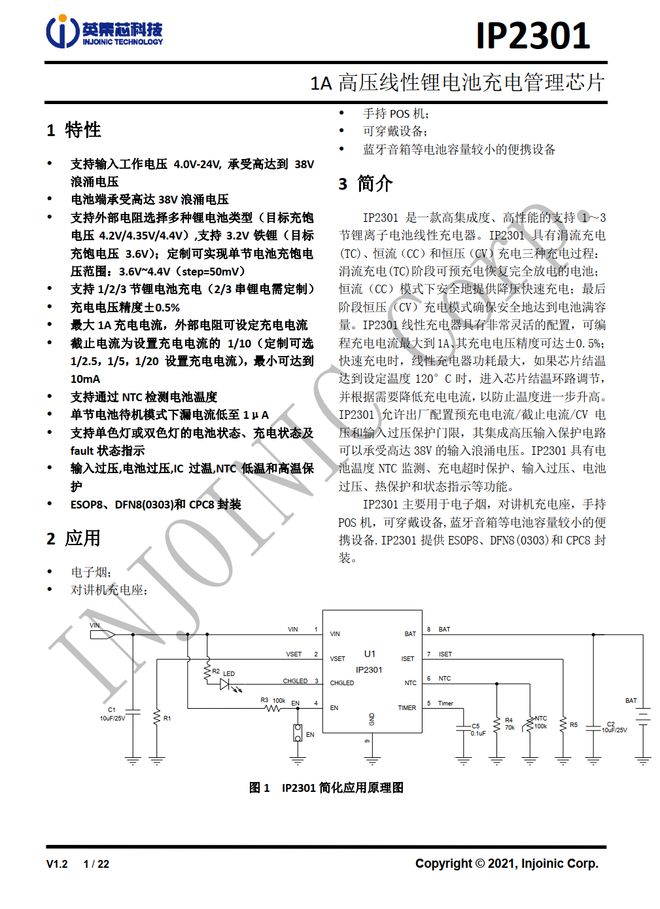

英集芯IP2301
英集芯IP2301是一款高集成度、高性能的支持1~3節三元鋰電池/磷酸鐵鋰電池充電的線性充電器。IP2301具有涓流充電、恒流和恒壓充電三種充電過程，IP2301線性充電器具有非常靈活的配置，可編程充電電流最大到1A、其充電電壓精度可達±0.5%。
英集芯IP2301允許出廠配置預充電電流/截止電流/CV電壓和輸入過壓保護門限，其集成高壓輸入保護電路可以承受高達38V的輸入浪涌電壓。IP2301具有電池溫度NTC監測、充電超時保護、輸入過壓、電池過壓、熱保護和狀態指示等功能。
保護芯片
英集芯的IP3102、IP3112、IP3221、IP3232、IP3254、IP3255這六款鋰電保護芯片，全系列均支持磷酸鐵鋰電池，過放保護電壓最低2.0V。

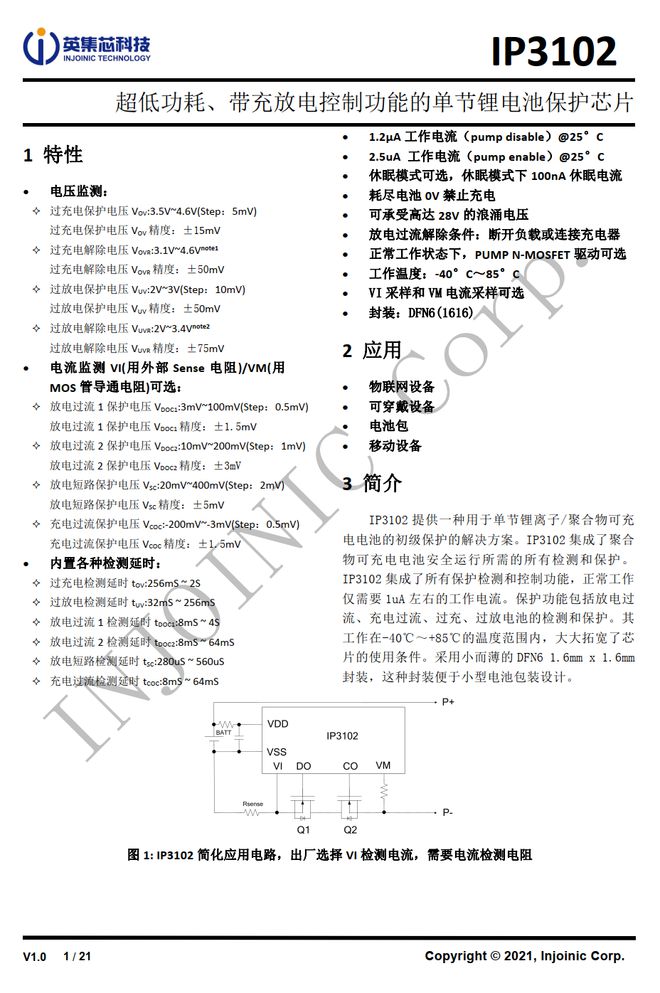

英集芯IP3102
英集芯IP3102提供一種用于單節鋰離子/聚合物可充電電池的初級保護的解決方案。芯片集成了聚合物可充電電池安全運行所需的所有保護檢測和控制；保護功能包括放電過流、充電過流、過充、過放電池的檢測和保護。
IP3102正常工作僅需要1uA左右的工作電流，可承受高達28V的浪涌電壓。其工作在-40℃～+85℃的溫度范圍內，大大拓寬了芯片的使用條件。采用小而薄的DFN6封裝，便于小型電池包裝設計。

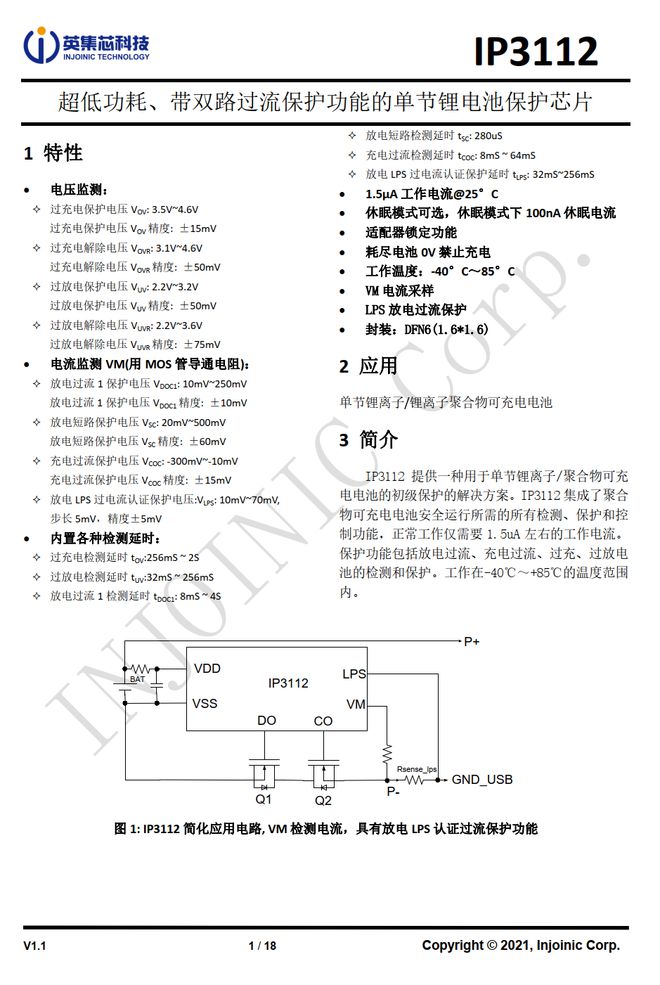

英集芯IP3112
英集芯IP3112是一款超低功耗、帶雙路過流保護功能的單節鋰電池保護芯片，提供一種用于單節鋰離子/聚合物可充電電池的初級保護的解決方案；芯片集成了聚合物可充電電池安全運行所需的所有檢測、保護和控制功能；保護功能包括放電過流、充電過流、過充、過放電池的檢測和保護。
英集芯IP3112 正常工作電流僅1.5uA左右，可選休眠模式，休眠電流100mA；工作在-40℃～+85℃的溫度范圍內，大大拓寬了芯片的使用條件；采用小而薄的DFN6封裝，便于小型電池包裝設計。

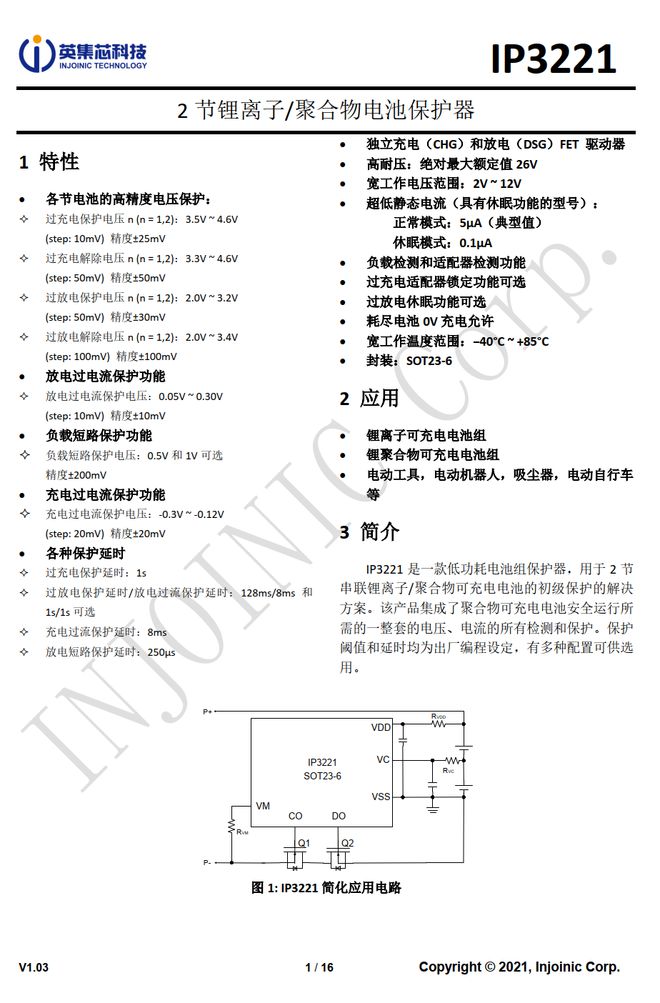

英集芯IP3221
英集芯IP3221是一款低功耗電池組保護器，用于2節串聯鋰離子/聚合物可充電電池的初級保護的解決方案。該產品集成了聚合物可充電電池安全運行所需的一整套的電壓、電流的所有檢測和保護。保護閾值和延時均為出廠編程設定，有多種配置可供選用。
英集芯IP3221采用 SOT23-6 封裝，耐壓最高26V，工作電壓范圍2V~12V，工作溫度范圍-40°C~+85°C，集成獨立充電（CHG）和放電（DSG）FET驅動器，正常模式電流5uA，休眠模式電流0.1uA。

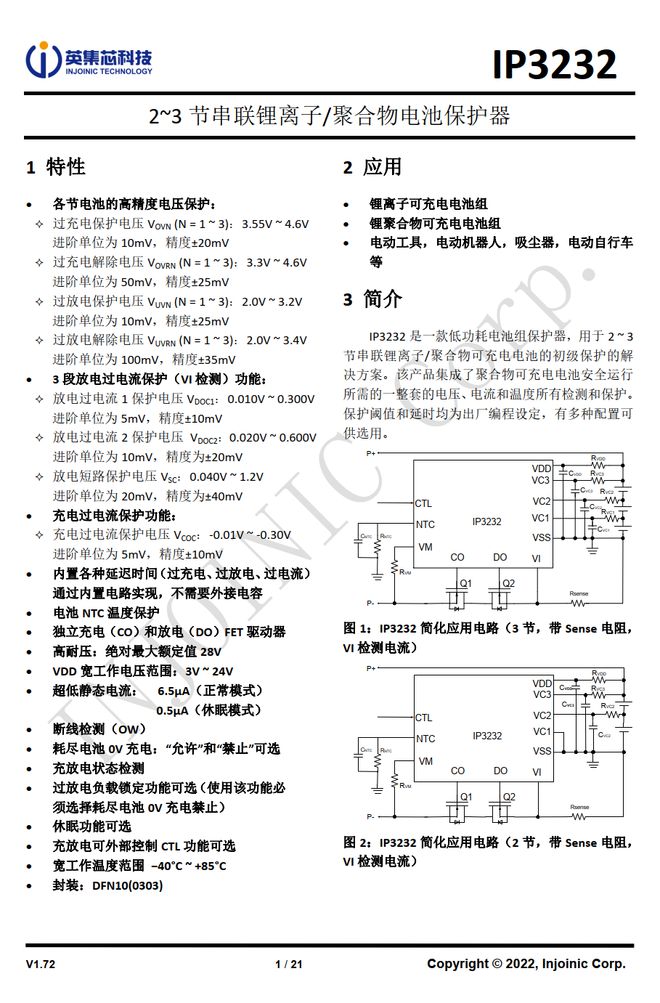

英集芯IP3232
英集芯IP3232是一款低功耗電池組保護器，用于2~3節串聯鋰離子/聚合物可充電電池的初級保護的解決方案。該產品集成了聚合物可充電電池安全運行所需的一整套的電壓、電流和溫度所有檢測和保護；保護閾值和延時均為出廠編程設定，有多種配置可供選用。
英集芯IP3232采用DFN10封裝，VDD工作電壓范圍3V~24V，工作溫度范圍-40°C~+85°C，最高耐壓28V，支持?jǐn)嗑€檢測、充放電狀態檢測，可選休眠功能、過放電負載鎖定功能、充放電可外部控制CTL功能。

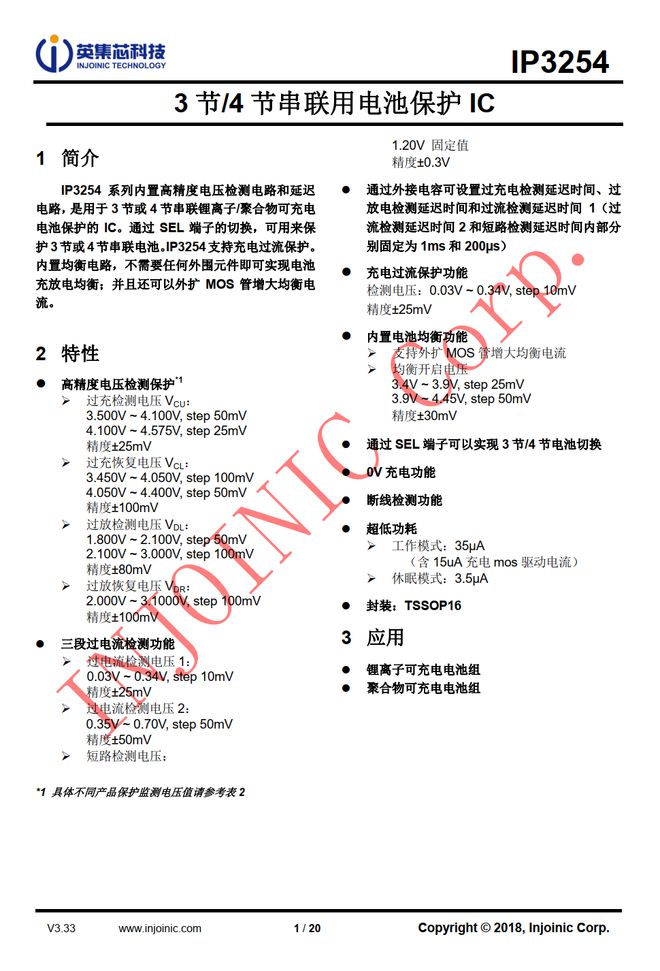

英集芯IP3254
英集芯IP3254是用于3節/4節串聯鋰離子/聚合物可充電電池保護的IC。系列內置高精度電壓檢測電路和延遲電路，通過SEL端子實現3節/4節電池切換；芯片支持高精度電壓檢測保護、充電過流保護。
英集芯IP3254采用TSSOP16封裝，支持三段過流檢測、斷線檢測功能，內置均衡電路，不需要任何外圍元件即可實現電池充放電均衡；并且還可以外擴MOS管增大均衡電流，工作電流僅35A（含15uA充電mos驅動電流），休眠模式電流僅3.5A。

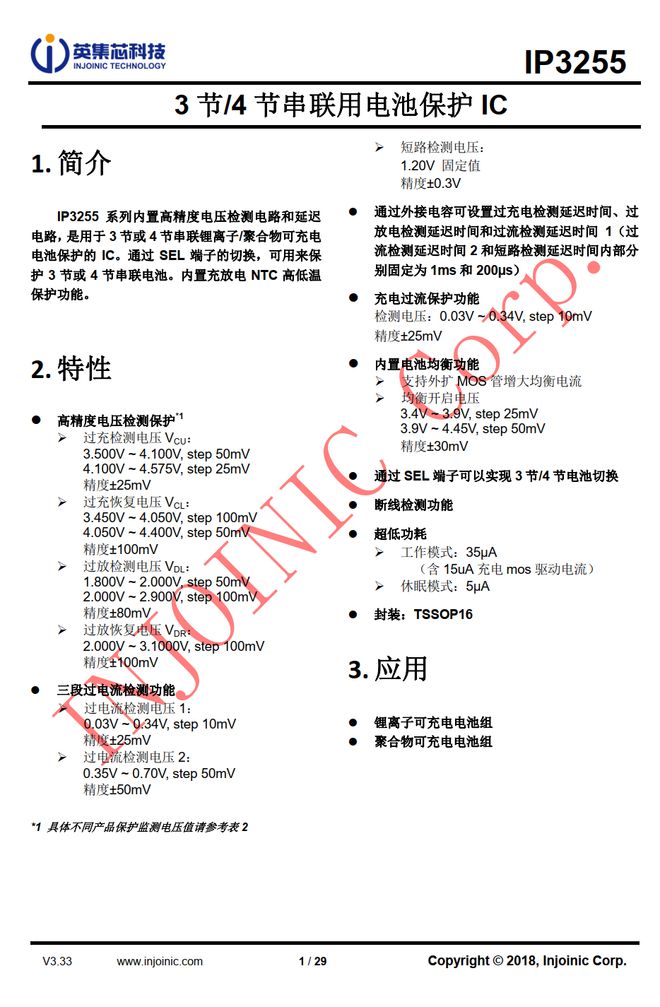

英集芯IP3255
英集芯IP3255是用于3節/4節串聯鋰離子/聚合物可充電電池保護的IC，系列內置高精度電壓檢測電路和延遲電路，通過SEL端子實現3節/4節電池切換 ，內置高精度電壓檢測保護、充電過流保護、充放電NTC高低溫保護功能。
英集芯IP3255采用TSSOP16封裝，支持三段過流檢測、斷線檢測功能，內置均衡電路，并且還可以外擴 MOS 管增大均衡電流，工作電流僅35A（含 15uA 充電mos 驅動電流），休眠模式電流5A。
升降壓芯片
英集芯的IP2368、IP5389、IP5386這3款升降壓芯片，支持磷酸鐵鋰電池大功率雙向快充應用。

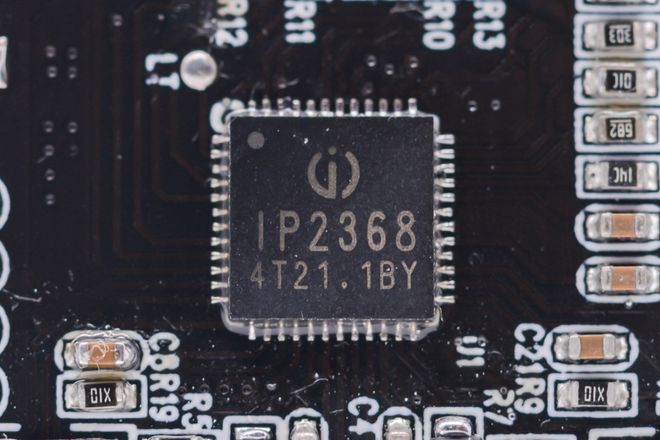

英集芯IP2368
英集芯IP2368是一款集成AFC/FCP/PD2.0/PD3.0等輸入輸出快充協議和同步升降壓轉換器的鋰電池充放電管理芯片，內置四管H橋同步升降壓開關管驅動，可自動申請快充以最大功率充電，輸入端支持5-20V電壓，通過升降壓電壓轉換，自動切換升壓或降壓，調節輸出電壓為多串電池組充電，還支持最大100W的反向放電輸出。
英集芯IP2368支持使用2-6節串聯的電池組，電池充滿電壓支持電阻設置，適配磷酸鐵鋰和三元鋰電池，充分滿足不同設備的電池種類。IP2368默認支持四燈電量指示，電池組初始容量可通過電阻配置，可實現精準的電量顯示。采用QFN7封裝，相比傳統升降壓方案更加節省空間。

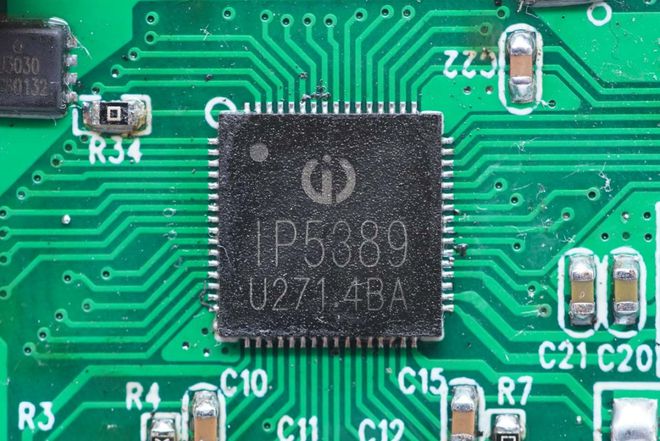

英集芯IP5389
英集芯IP5389是一款集成多種快充協議、同步雙向升降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理SOC，為快充移動電源提供完整的電源解決方案?？赏瑫r支持USB A x2，USB C，USB B（或lightning 口，或USB C）四個USB口，單獨使用任何一個USB口都可以支持快充，同時使用兩個及以上輸出口時，只支持5V。
英集芯IP5389支持2/3/4/5節串聯電芯，同步開關升降壓系統可提供最大100W功率輸入輸出。空載時，自動進入休眠狀態。應用時只需一個電感實現雙向降升壓功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。芯片的同步開關充電系統，可提供高達8.0A充電電流。內置IC溫度、電池溫度和輸入電壓控制環路，智能調節充電電流。
英集芯IP5386
英集芯IP5386是一款集成多種快充協議、同步雙向升降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理SOC，為快充移動電源提供完整的電源解決方案。IP5386 可同時支持USB-A x2，USB-C，Lightning口四個USB口，單獨使用任何一個USB口都可以支持快充，同時使用兩個及以上輸出口時，只支持5V輸入輸出。
英集芯IP5386支持2節、3節、4節串聯電池，同步開關升降壓系統可提供最大45W 的輸入輸出功率，輕載時自動進入休眠狀態。 應用時僅需極少的外圍器件，只需一個電感實現雙向升降壓功能，有效減小整體方案的尺寸，降低BOM成本。芯片的同步開關充電系統，提供高達8A 充電電流，內置芯片溫度、電池溫度和輸入電壓控制環路，智能調節充電電流。
總結
電池作為與人們生產生活息息相關的儲能裝置，其安全性應當作為首要考慮因素，此次《重點要求》的出臺，在中大型化學儲能電站中對三元鋰電池和鈉硫電池做出禁用限制，無疑是對磷酸鐵鋰電池應用的一個重大利好，市場對磷酸鐵鋰電池的需求也將迎來增長。
安全、循環壽命長、支持快速充放電、成本低廉作為磷酸鐵鋰電池的四大優勢，使其更加適合在戶外電源等集中式儲能場景中使用。英集芯面向磷酸鐵鋰電池應用，推出的充電芯片、保護芯片、升降壓芯片組成的全套解決方案，將加速磷酸鐵鋰電池的普及。
