英集芯無線充產品技術分享，無線充電領域的技術和“芯”品
來源：充電頭網 時間：2024-01-04 18:01
英集芯的主要產品為智能電源管理芯片、智能電池管理芯片、無線功率傳輸芯片、無線信號處理芯片、智能音視頻系統芯片、微型處理器芯片等。公司的經營團隊由曾在世界知名大型半導體公司任職，具有豐富行業經驗的專業人員組成，擁有先進的集成電路設計、工藝、生產、測試技術和質量管理經驗。公司的產品性能優良，品質卓越，可廣泛應用于人工智能硬件系統手機、筆記本電腦、平板電腦、電視、DVD 、數碼相機、消費電子產品、汽車電子等眾多領域。

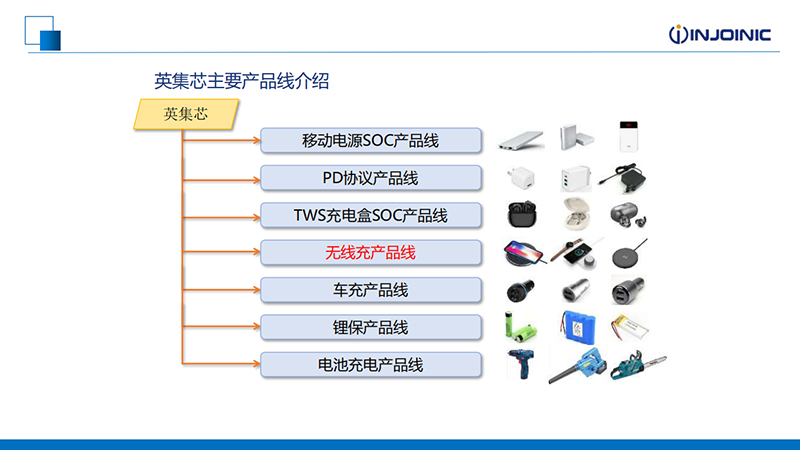

英集芯共有7條主要產品線，分別是移動電源SOC產品線、PD協議產品線、TWS充電盒SOC產品線、無線充產品線、車充產品線、鋰保產品線、電池充電產品線。涉及移動儲能、有線充電器、藍牙耳機、無線充電器、車充、鋰電、電動工具等領域中。本章重點介紹無線充產品線。

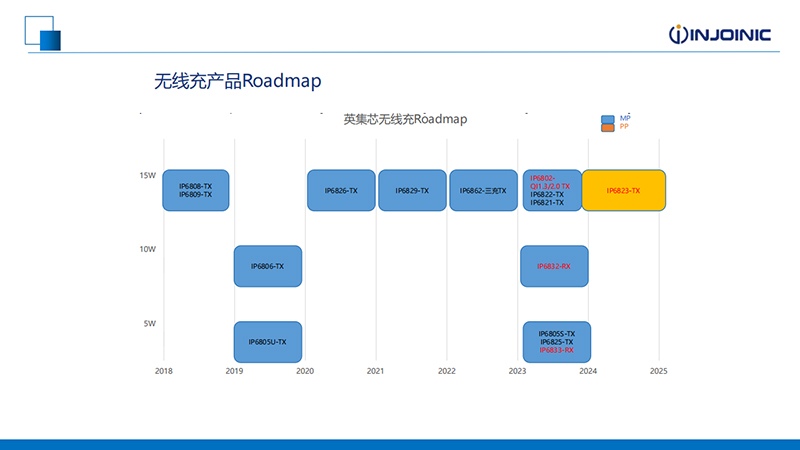

英集芯無線充的產品線，例如IP6808-TX可以做單、雙線圈的15W無線充產品，IP6809-TX可以用做到三線圈的15W無線充產品，IP6806-TX是一款內置了MOS的10W無線充產品，IP6805U-TX是一款內置MOS的5W無線充產品。IP6826-TX和IP6829-TX都是15W無線充產品，區別是IP6826-TX是OTP的，IP6829-TX是MTP的，支持 BPP PPDE認證，所以IP6829-TX適合例如手表充電產品充電。IP6826-TX可以實現一芯三充的三路輸出，同時給手機、手表、耳機進行充電。今年發布的IP6802-TX是一顆支持Qi1.3~Qi2.0標準，IP6822-TX和IP6821-TX采用的都是MOS外置，區別是封裝工藝不同。IP6825-TX已取得Qi1.3的證書，IP6805S-TX是SOP的性價比方案。未來英集芯將開發15W的IP6823-TX等產品，同時汽車領域、大功率無線充產品也在規劃中。
RX接收端的產品有5W的IP6833-RX和10W的IP6832-RX，IP6833-RX集成一個支持鋰電充電，充電功率為800mA，適用于電動牙刷等產品。

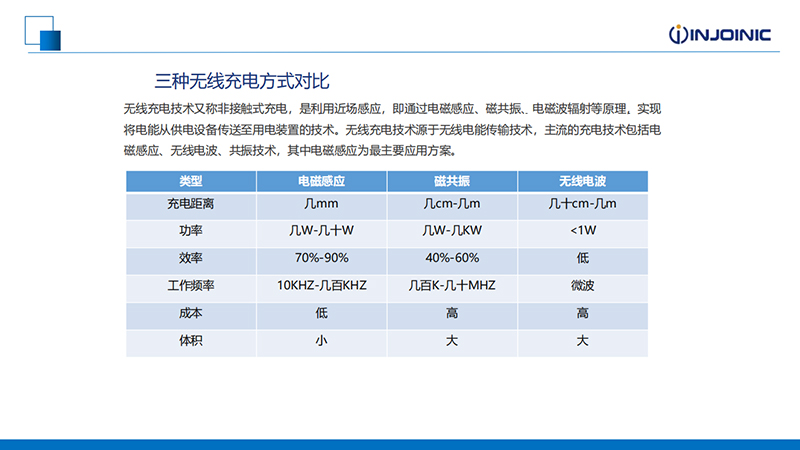

三種無線充電方式對比，主流的充電技術是電磁感應、磁共振、無線電波，其中電磁感應為最主要應用方案。電磁感應技術體積小、成本低、效率高70~90%，但功率只有幾瓦到幾十瓦之間，充電距離為幾mm。電磁感應非常適合做普通產品的無線充電。

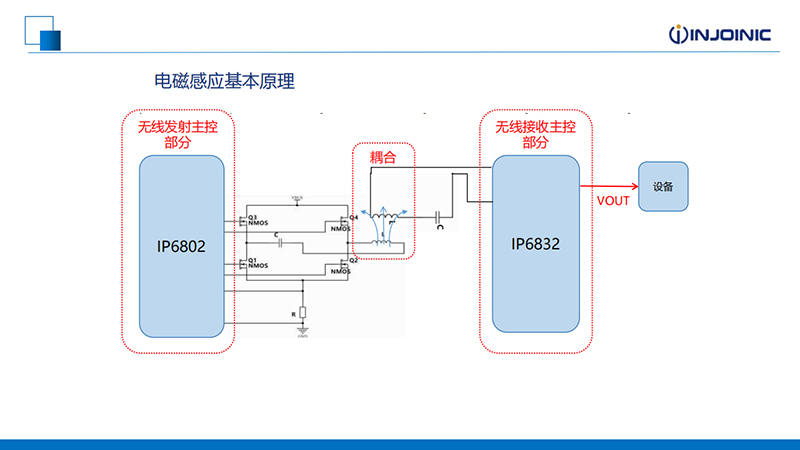

電磁感應基本原理是通過無線發射主控部分將DC電流通過H橋和諧振將DC電流轉變?yōu)锳C電流，然后通過線圈耦合到RX，無線接收部分將AC的電轉變?yōu)橹绷鞯碾?，最終提供給設備充電。

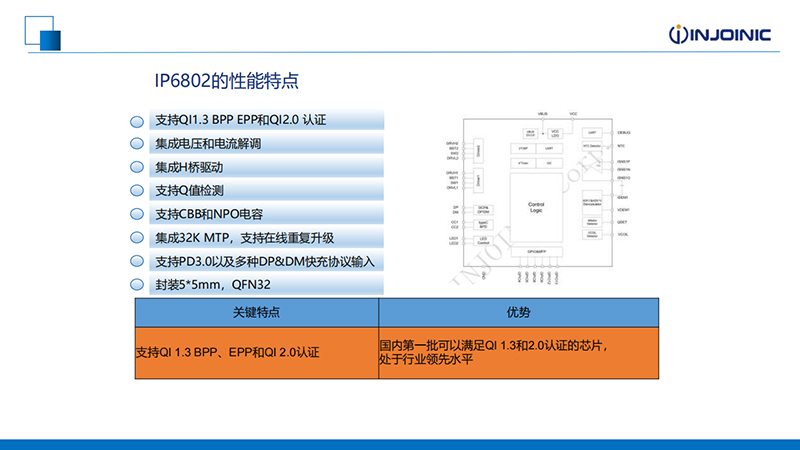

IP6802是國內第一批可以滿足Qi 1.3和2.0認證的芯片，支持Qi 1.3 BPP、EPP和Qi 2.0認證，應用在5~15W功率范圍內的無線充產品上。是一顆無線充電發射端控制SOC芯片，采用QFN32（5x5mm）封裝工藝，集成電壓和電流解調、支持Q值檢測、支持CBB和NPO電容、支持PD3.0以及多種DP&DM快充協議輸入，集成32K MTP，支持在線重復升級，內置H橋驅動，搭配外置MOS管即可實現單芯片的無線充解決方案，處于行業領先水平。

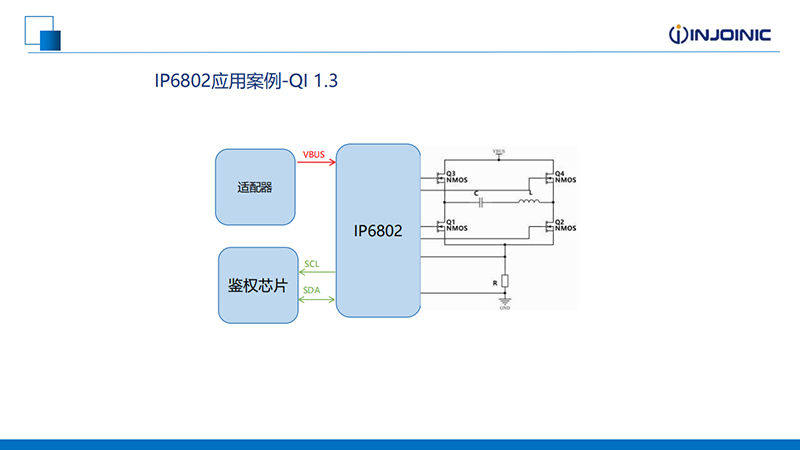

IP6802 Qi 1.3的應用案例，與上代Qi標準的區別是，Qi 1.3需要增加鑒權芯片，精簡了外圍器件，方案主要由4個NMOS組成的H橋、LC諧振、采樣電阻以及一些簡單元器件打造而成。
IP6802 Qi 2.0的應用案例，與Qi 1.3區別是在輸入端增加了一個DC-DC BOOST模塊，進行電頻調壓，在諧振電容中增加MOS管進行切換，以上部件加上IP6802芯片、鑒權芯片和一些簡單元器件即可打造出一個Qi 2.0方案。

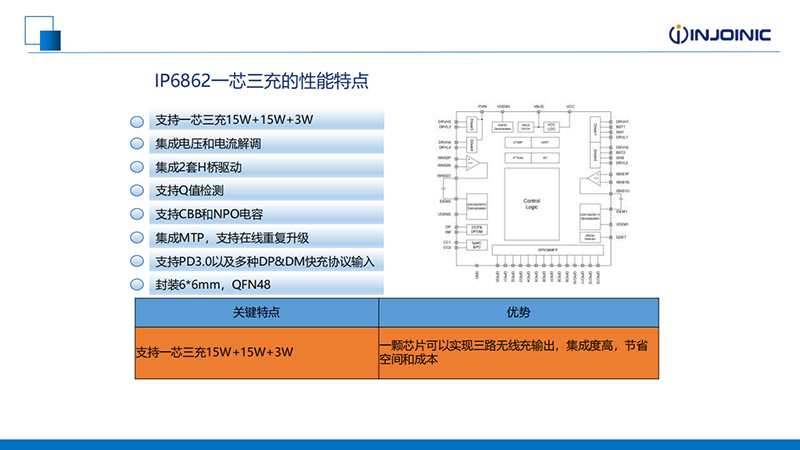

IP6862一芯三充的特點是集成了一芯三充15W+15W+3W功能，可以同時給手機、耳機、手表進行充電。IP6862采用QFN48（6*6mm）封裝工藝，集成電壓和電流解調，集成2套H橋驅動，支持Q值檢測，支持CBB和NPO電容，集成MTP，支持在線重復升級和PD3.0以及多種DP&DM快充協議輸入，一顆芯片即可實現三路無線充輸出，集成度高，節省空間和成本。

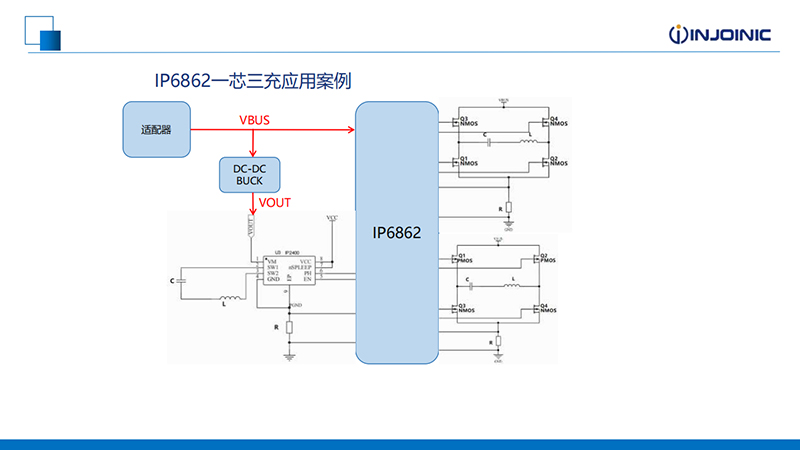

IP6862一芯三充的應用案例，從框架圖可以看到該方案非常簡潔。IP6862驅動2套H橋組成三路輸出，第一路可以為手機充電，另一路可以為耳機充電，第三路是將VBUS的電壓通過DC-DC BUCK降壓，把電壓調整為5V電壓，再驅動H橋給手表充電。

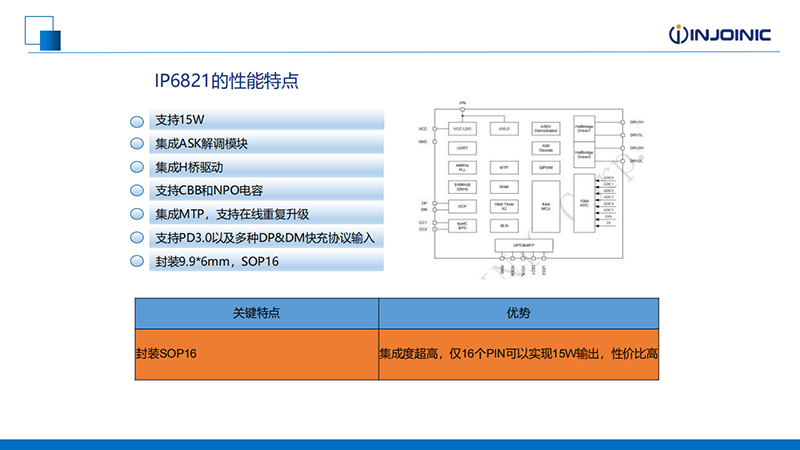

IP6821的特點是封裝工藝采用SOP16（9.9*6mm），集成度超高，僅16個PIN可以實現15W輸出，性價比高。支持15W的輸出功率，集成ASK解調模塊，集成MTP，支持在線重復升級。
IP6821的應用案例非常簡單，H橋加上LC諧振、采樣電阻及一些簡單的電阻、電容即可實現15W的輸出。

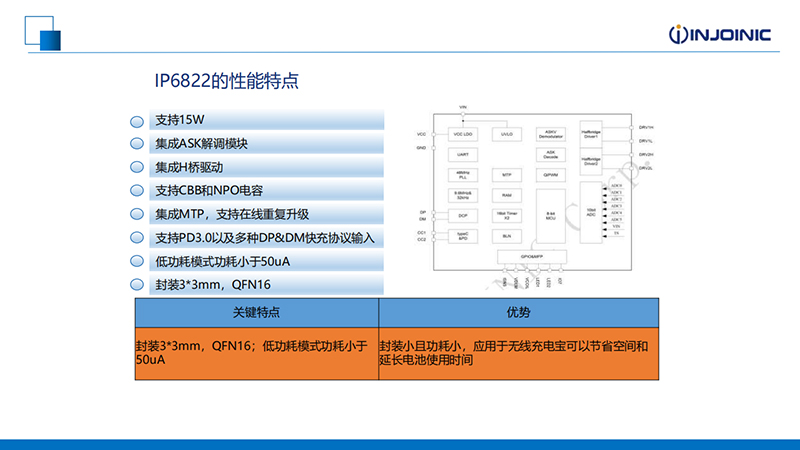

IP6822采用QFN16（3*3mm）封裝工藝，支持15W功率輸出，低功耗模式功耗小于50uA，集成MTP，支持在線重復升級，該方案封裝小、功耗小，應用于無線充電寶上可以節省空間和延長電池使用時間。

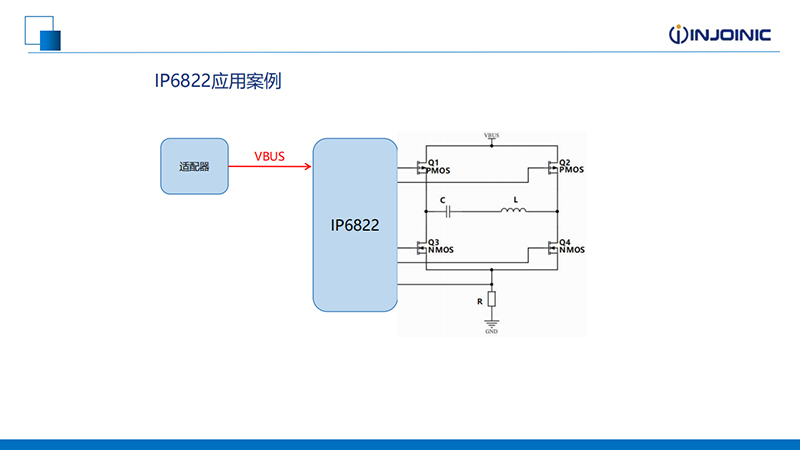

IP6822的應用案例，同樣外圍器件非常簡潔，H橋加上LC諧振、采樣電阻及一些簡單的電阻、電容即可實現15W的輸出。

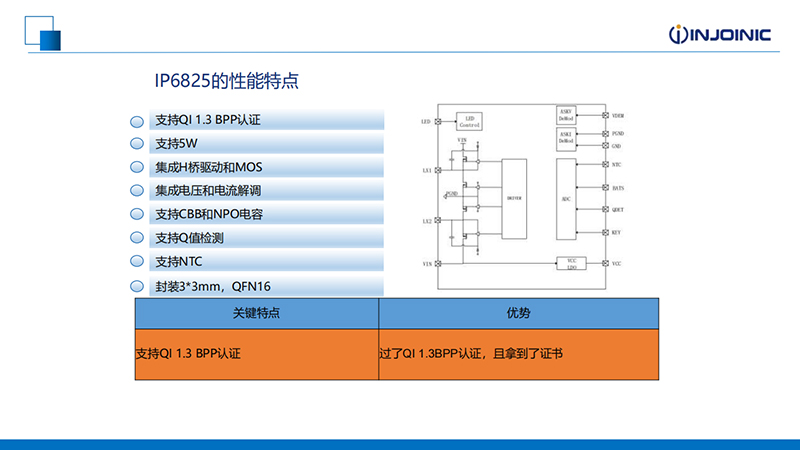

IP6825支持5W輸出和Qi 1.3 BPP認證，采用QFN16（3*3mm）封裝工藝，集成H橋驅動和MOS，支持Q值檢測，可以應用在移動電源上，比如充電寶。

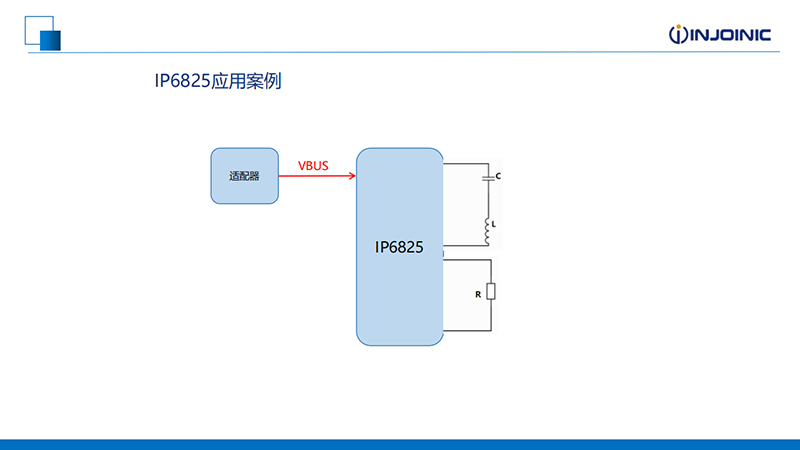

IP6825的方案更加簡潔，因為IP6825集成了MOS管和H橋驅動，加上LC諧振、采樣電阻及一些簡單的電阻、電容即可實現5W的TX輸出。

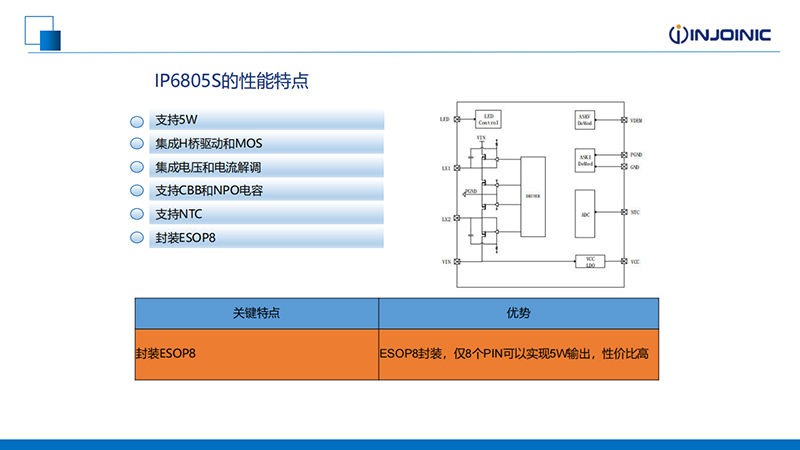

IP6805S采用ESOP8封裝，僅8個PIN可以實現5W輸出，比IP6825性價比還高，同樣集成了H橋驅動和MOS。
IP6805S應用案例，加上電阻電容即可實現5W的TX輸出。

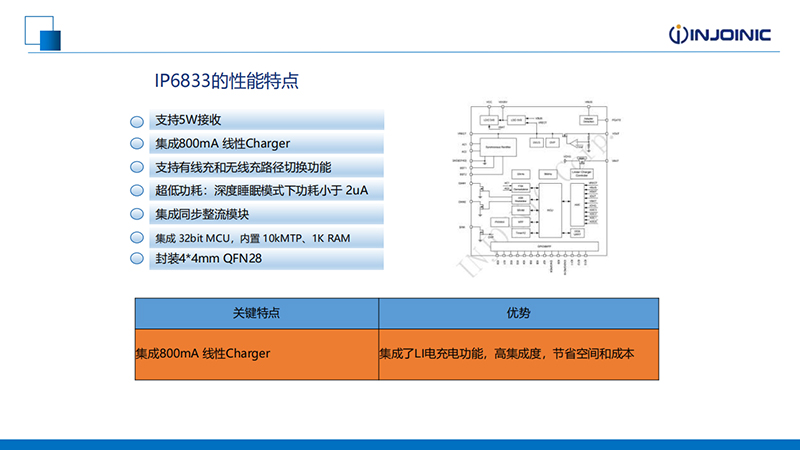

IP6833是一顆5W的RX接收芯片，采用 QFN28（4*4mm ）封裝工藝，集成800mA 線性Charger，支持有線充和無線充路徑切換功能，深度睡眠模式下功耗小于 2uA，功耗超低，集成同步整流模塊，集成 32bit MCU，內置 10kMTP、1K RAM，集成了鋰電充電功能，高集成度，節省空間和成本。該方案在帶電池的產品上具有非常大的優勢。

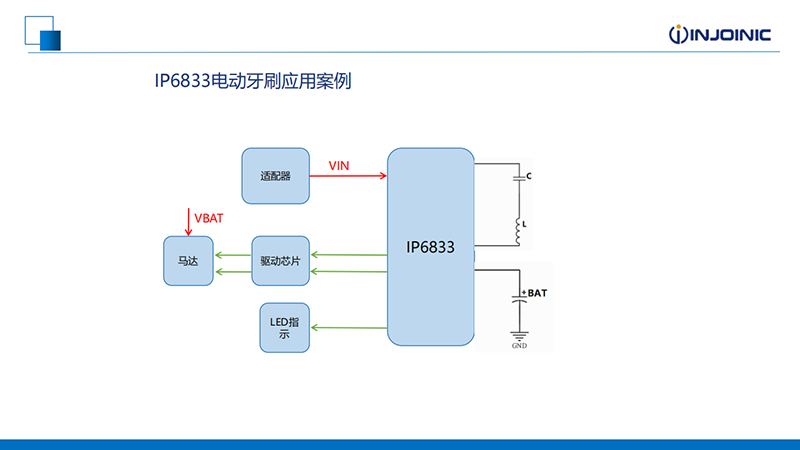

IP6833電動牙刷的應用案例，IP6833可以進行5W的RX接收，然后直接給電池充電，加入驅動芯片即可給馬達供電，同樣加入LED指示燈可以讓產品實現顯示電量、充電狀況等功能，一顆芯片即可完成電動牙刷所需的功能。

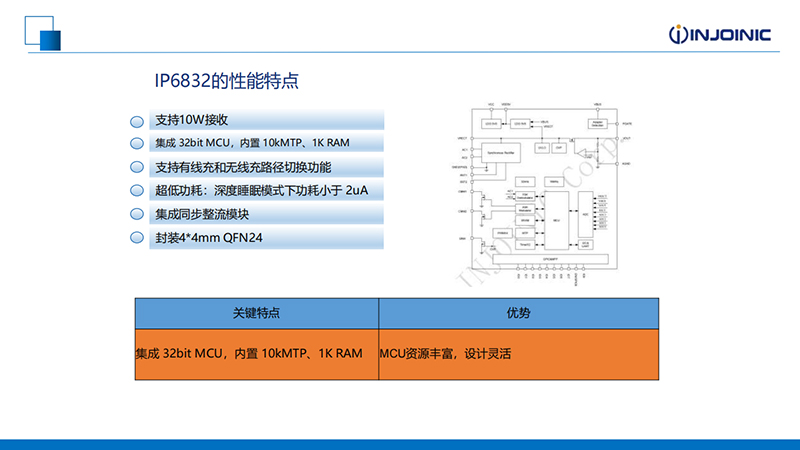

IP6832是一顆10W的RX接收芯片，采用QFN24（4*4mm ）封裝工藝，集成 32bit MCU，內置 10kMTP、1K RAM，MCU資源豐富，設計靈活。支持有線充和無線充路徑切換功能， 深度睡眠模式下功耗小于 2uA。

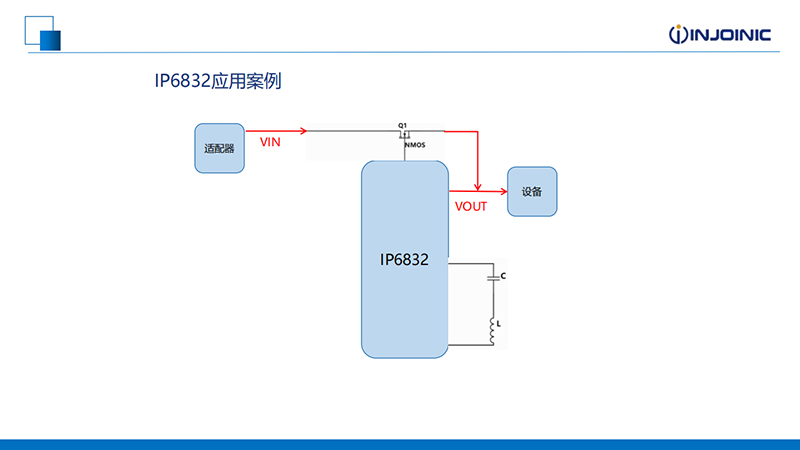

IP6832的應用案例，該方案也十分簡潔，通過一些簡單的外圍電路即可實現有線或無線的插入檢測。

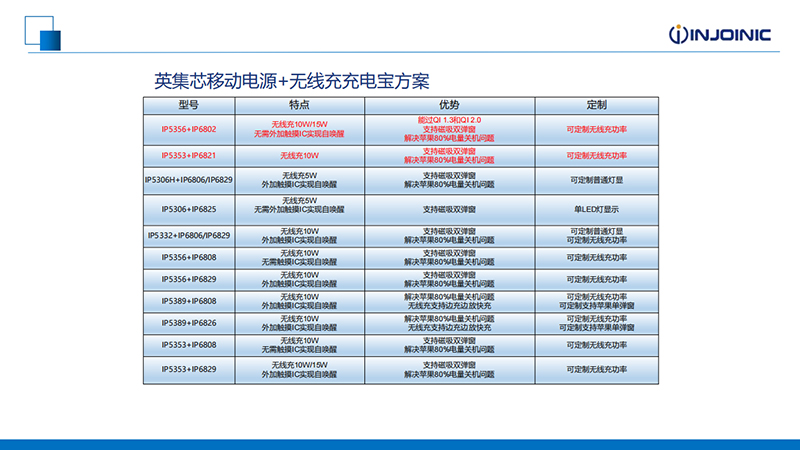

英集芯的移動電源+無線充充電寶方案，可以看到英集芯展示的方案非常多，可以滿足市面上大部分廠商研發無線充電寶的需求。例如P5356+IP6802方案，就可以做出10W/15W的無線充電寶，無需外加摸IC實現自喚醒，能過Qi 1.3和Qi 2.0標準的認證，支持磁吸雙彈窗，解決蘋果80%電量關機問題，可以提供無線充功率的定制。
WPC無線充電聯盟發布了最新Qi2.0標準，將提供更好的無線充電用戶體驗，英集芯開發出海量的無線充方案，為各個領域的無線充電廠商的開發鋪平道路。本次演講英集芯主要是對無線充產品的技術和英集芯無線充產品的重點產品進行介紹，以及未來的產品與市場規劃?？梢灶A(yù)見，在未來無線充市場中，英集芯的產品將會隨處可見。
?
