英集芯IP5123:集成鋰電池充電的極簡BOM電推剪SOC解決方案芯片
來源：未知 時間：2024-06-22 11:42

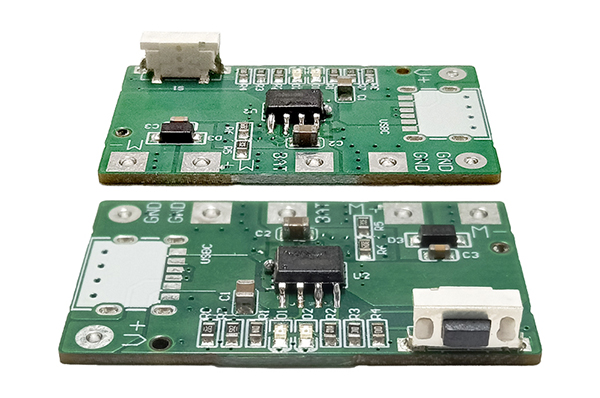

電推剪理發工具內部構造精密，機體主要由電機、刀頭、電路板、鋰電池等組成。電推剪內部裝有微型馬達，啟動后通過電路板的控制驅動刀頭工作。IP5123芯片作為電源控制的中心，負責充電、按鍵和輸出放電，只需一顆IP5123集成單節鋰電池充電芯片，就可以簡化系統設計，降低生產成本。這種精密的內部構造，使得電推剪能夠更加精準地運作。

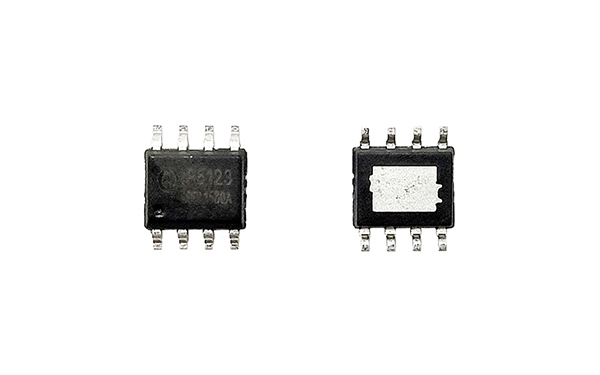

IP5123是英集芯專為小家電設備量身打造的集成電路IC，主要應用于手電筒、剃須刀、毛球修理器等低功耗設備驅動工作上，集成了電池充電、按鍵控制和輸出放電MOS等功能。
IP5123集成單節鋰電池線性充電電路，支持涓流、恒流、恒壓等充電模式，在恒流充電時支持620mA的充電電流，電壓穩定在4.2V，通過外圍電阻的精確配置，支持3.6~4.4V的寬電壓范圍，可不同的充電需求。當電池電壓低于涓流轉恒流電壓VTK時，電路會自動切換到涓流充電模式，以較小的ITK電流為電池提供初始充電。隨著電池電壓的逐漸升高，當超過VTK時，電路會自動切換到恒流充電模式，以ICC電流進行快速充電。
當電池電壓接近設定的恒壓充電電壓VCV時，充電電壓將保持不變，而充電電流則開始緩慢減小，進入恒壓充電階段。電池充滿停充后，如果輸入VIN仍然有效，且電池電壓下降到VRC以下，電路將自動進入充滿回充階段，再次啟動充電流程，確保電池始終保持最佳狀態。
IP5123 集成放電輸出功率 MOS，阻抗 35mΩ，持續放電電流2A。當IP5123的電池電壓低于2.9V 時，會進入放電保護模式，禁止放電輸出，并通過LED 閃燈提示；輸出時，如果檢測到輸出電流大于3A時，IP5123會自動關閉輸出。IP5123可以通過按下按鍵，識別不同的按鍵動作，定制不同的響應功能。支持LED輸出指示。

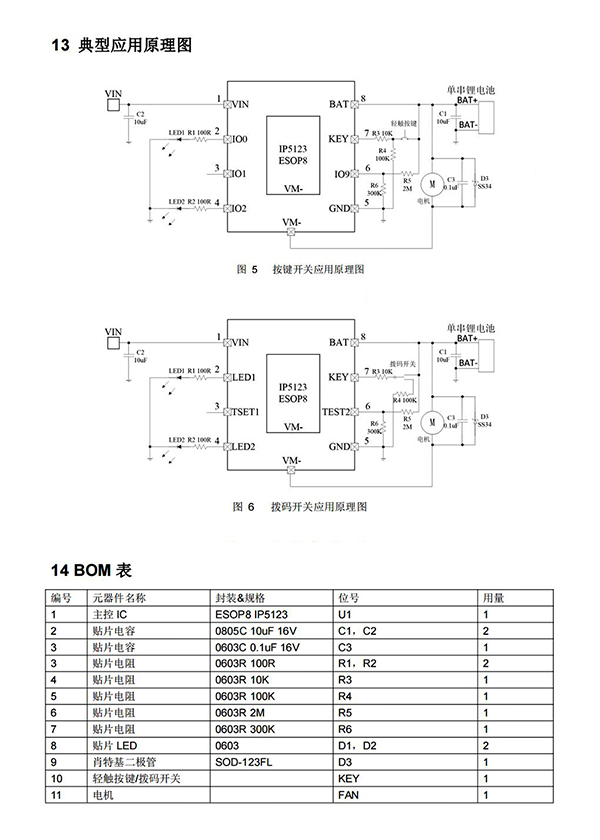

值得一提的是，IP5123的外圍電路元件極少，這不僅簡化了方案設計的復雜度，還降低了整體成本。對于追求高效、低成本的應用設備來說，這無疑是一個不錯的選擇。
?
