來自調研機構數據統計顯示，電動工具每年出貨量過億臺，成為十大快充主流應用場景之一。不得不說，電動工具市場快充的滲透率還相當?shù)?，僅部分新上市的產品搭載有USB-C接口。充電頭網通過市場調研發現，電動工具市場對快充技術的需求強烈。電動工具內置的動力電芯，具有高性能高放電能力，天生就適合快充。深耕移動電源，快充協議的英集芯科技，推出了一款升降壓架構，支持2到6串鋰電池、磷酸鐵鋰電池充電的電源管理芯片IP2368。使用這款芯片，可以為電動工具的多串電池組提供時下熱門的PD快充功能，直接使用非常普及的USB PD充電器為電池充電，無需專用充電器。

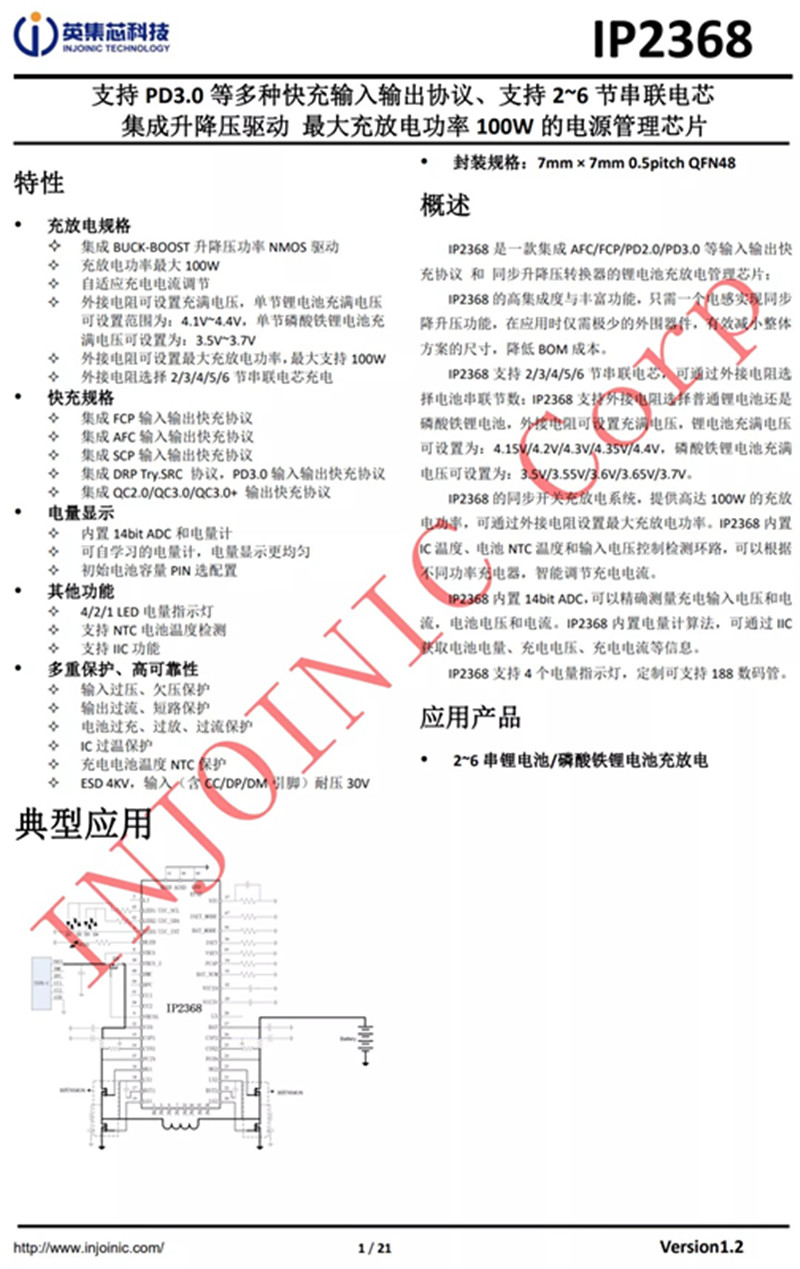

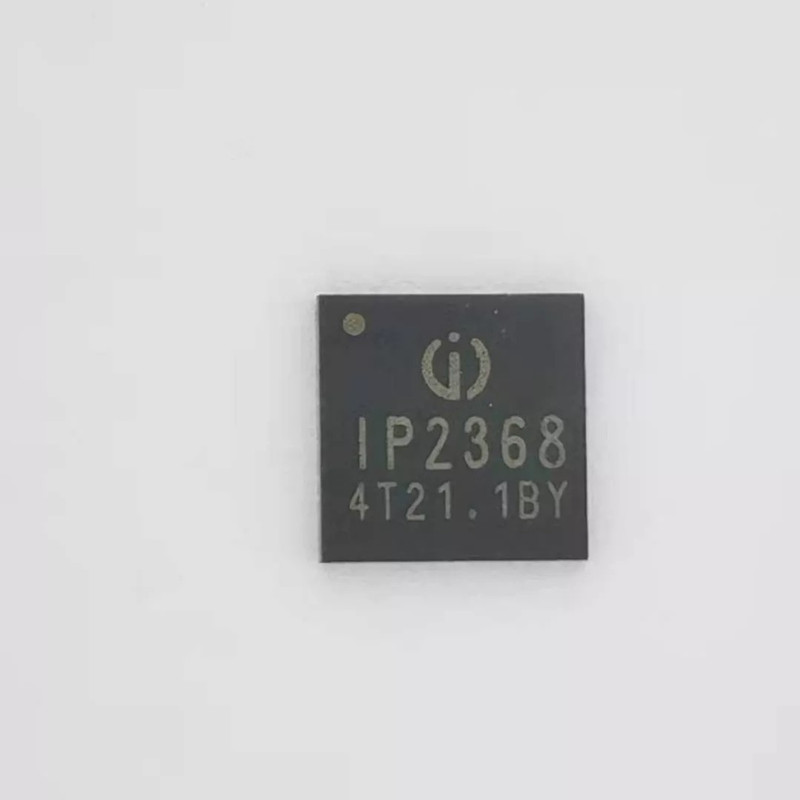

英集芯IP2368內置同步升降壓開關管驅動，支持PD及多種快充協議，可自動申請快充以最大功率充電，輸入端支持5-20V電壓，通過升降壓電壓轉換，自動切換升壓或降壓，調節輸出電壓為多串電池組充電，還支持最大100W的反向放電輸出，填補了多串大功率鋰電池充電的市場空白。
英集芯IP2368內部集成四管H橋同步升降壓驅動器，電路為單電感結構，外置四顆NMOS管用于雙向升降壓操作。芯片支持100W充電輸入和放電輸出，面對小功率適配器具有自適應充電電流調節功能，可以使用移動電源到大功率PD充電器為電池組充電，兼容性好。
IP2368支持使用2-6節串聯的電池組，電池充滿電壓支持電阻設置，適配磷酸鐵鋰和三元鋰電池，電池充滿電壓可通過電阻配置，充分滿足不同設備的電池種類。IP2368默認支持四燈電量指示，電池組初始容量可通過電阻配置，可實現精準的電量顯示。芯片內置電池溫度檢測，內置的14bit ADC可以精確的測量充電輸入電壓與電流，電池端電壓與電流，搭配內置的電量計算法，可通過I2C總線接口輸出電池電量，電壓與電流等信息，滿足廠商產品定制化需求，提升產品價值。

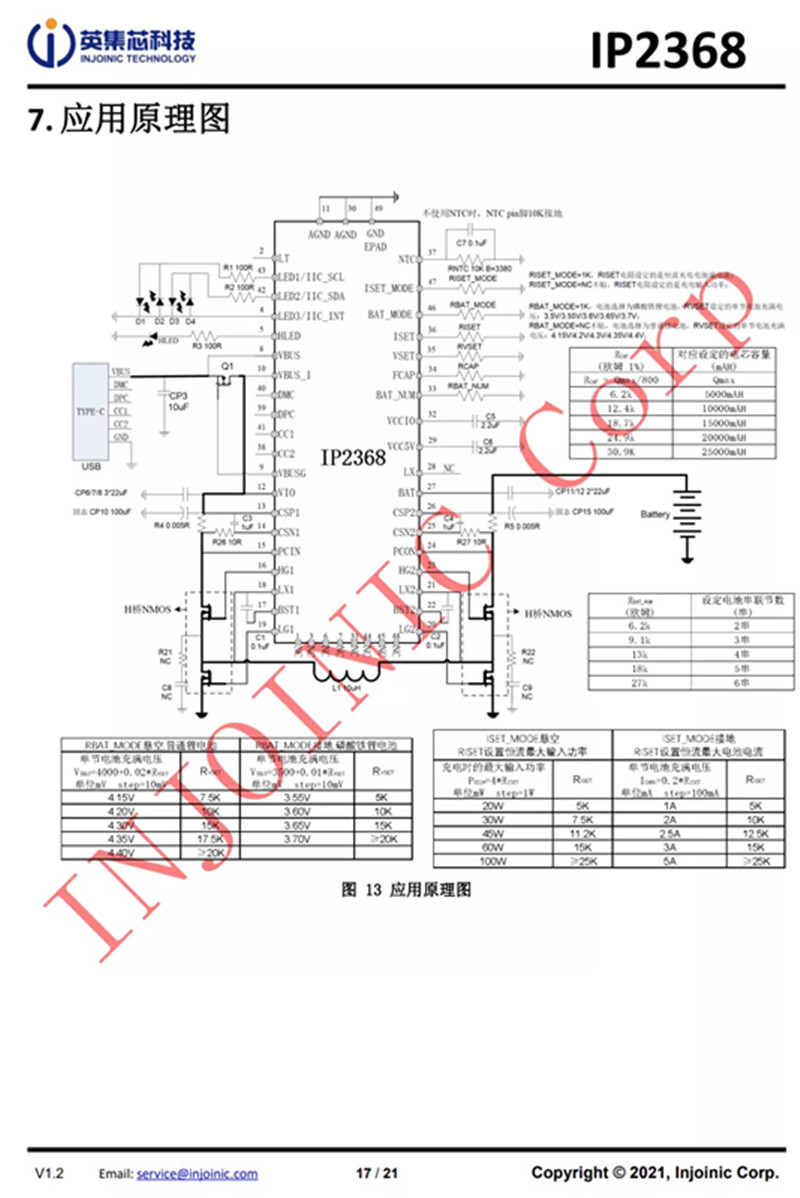

IP2368將單片機、PD快充協議芯片、同步升降壓控制器集成到一顆芯片內部，電路得到大大簡化。電路主要參數均可通過電阻配置，簡化調試。通過應用原理圖可以看出，得益于芯片的高集成度，外圍電路僅必須的功率元件和功能配置電阻，非常精簡。

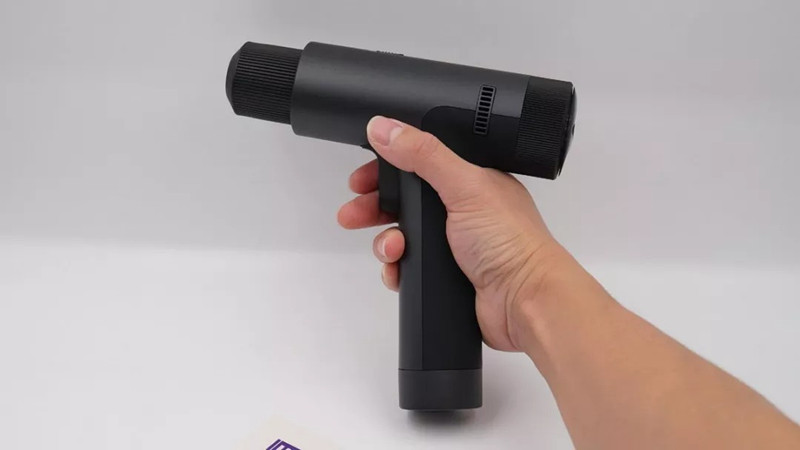

得益于高集成度和精簡的外圍，IP2368為核心的升降壓電池充電板可以做成很小的體積，放入可更換的電池組中，方便的為電池組增添大功率，通用性好的USB PD快充功能。也可以集成進電動工具中，滿足不可更換電池的產品設計。英集芯IP2368適用于儲能電源USB PD充放電，電動工具電池充電或放電，大容量移動電源使用。
將IP2368集成到電池組內部，使用非常普及的USB PD來對電池組充電，對于用戶來說，無需攜帶專用的充電器即可為電動工具充電；對于廠家來說，無需附贈充電器了，也減少了充電器的設計生產成本；對于環境來說，還避免了產品到壽命周期后，專用充電器再無用場增添垃圾。
英集芯科技推出的IP2368，是一顆創新的產品。將目前普及度非常高的USB PD與電動工具結合起來，讓傳統使用不是很方便的充電，使用廣泛普及的USB PD充電器，也能享受到科技進步帶來的方便和好處。
而支持USB-C口PD快充后，便可以沿用我們手上的手機充電器、充電線來給這些電動工具進行充電，通用性好，效率高，也很環保。
英集芯IP23XX系列新品除了IP2368外，還有IP2312、IP2315、IP2325、IP2326、IP2365五個型號，滿足鋰電池快充多場景應用。
