9月29日，英集芯在《Qi1.3標準無線充引領充電革命的潮流》直播上介紹了英集芯公司情況以及主要的產品線， 針對無線充電產品做了詳細的介紹，以及相關的設計應用，從而讓大家更清楚的了解英集芯的無線充電產品。
英集芯的五大產品線，主要分為針對移動電源應用的電源管理SOC，和TWS藍牙耳機充電倉，英集芯的電源管理SOC具有高集成度，大輸出功率，還集成了無線充功能，市場占有率非常大。
英集芯的無線充電芯片產品介紹：

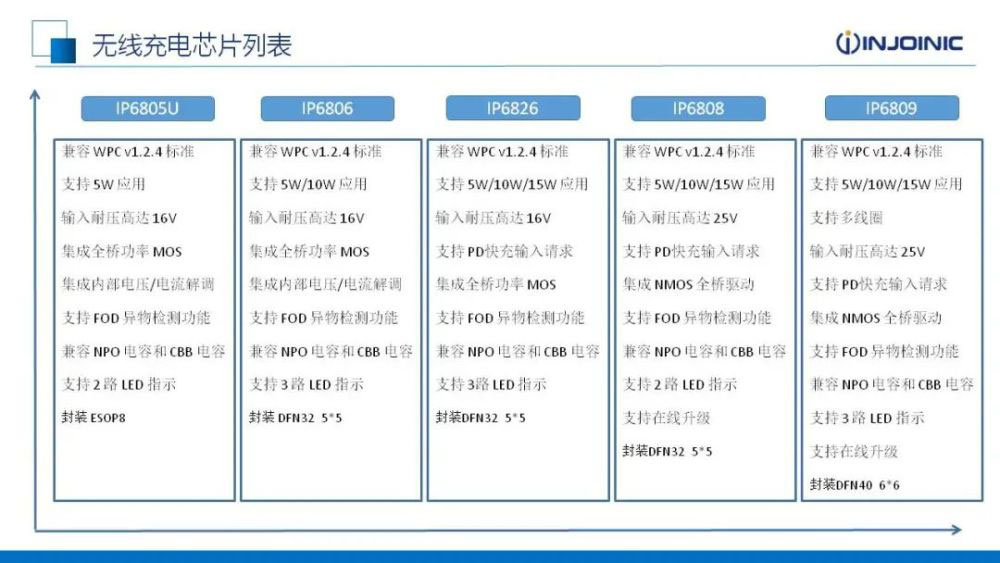

英集芯無線充電產品線目前有五款，均支持WPC v1.2.4標準。IP6805、IP6806、IP6826均為全集成MOS，外圍簡單，不支持在線升級。IP6808和IP6809外置MOS，支持快充和在線升級。

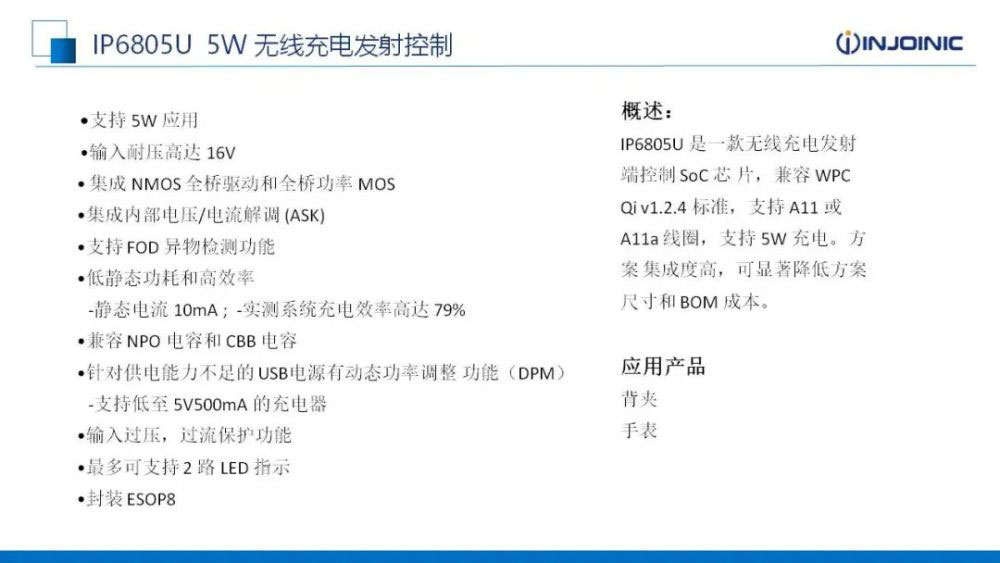

IP6805U是一顆5W應用的無線充電發射芯片，輸入耐壓16V，內部集成全橋MOS和電壓電流解調，外圍簡單。支持靜態和動態FOD檢測。靜態電流為10mA，充電效率可達79%，兼容NPO電容和CBB電容，支持自動功率調整，保證正常充電。支持兩個LED狀態指示，ESOP8封裝，引腳數少，外圍簡單，非常適合智能手表無線充應用。IP6805U芯片內部集成ADC、解調、運放、MCU、驅動器和全橋MOS管。

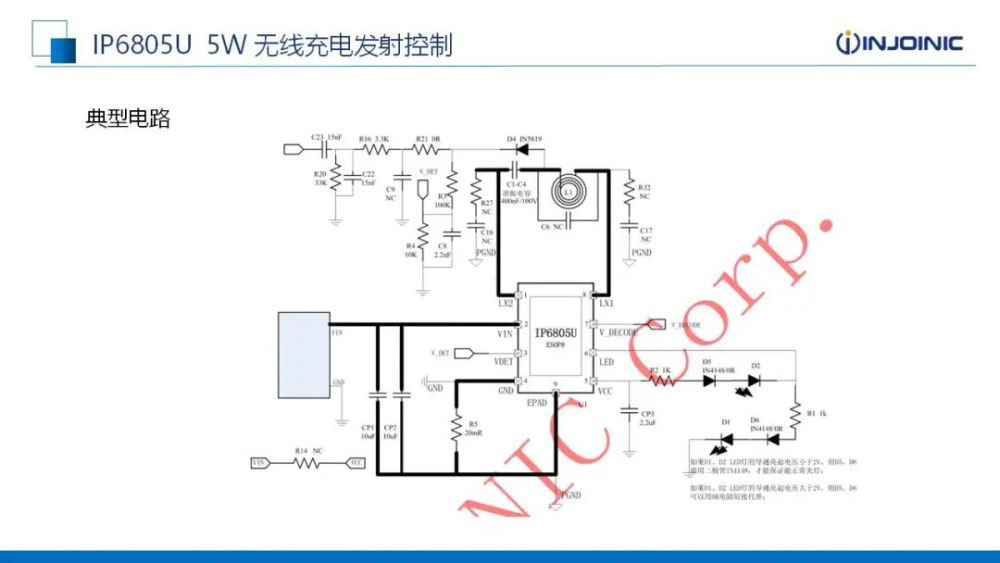

IP6805U電路圖，外圍非常簡單，只需少量的無源器件即可完成電壓和電流檢測。

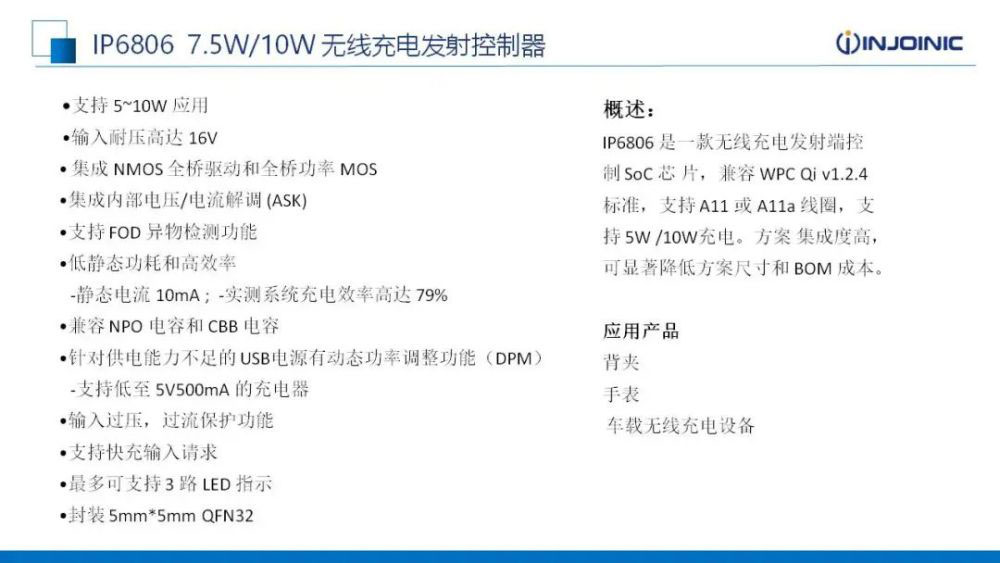

IP6806是一顆支持5-10W應用的無線充電發射芯片，輸入耐壓16V，內部集成全橋MOS和電壓電流解調，外圍簡單。支持靜態和動態FOD檢測。靜態電流為10mA，充電效率可達79%，兼容NPO電容和CBB電容，支持自動功率調整，保證正常充電。內置快充輸入請求，支持三個LED狀態指示，采用5*5mm QFN32封裝，熱阻更低，散熱效果更好。IP6806芯片內部集成ADC、電流電壓解調、運放、MCU、驅動器和全橋MOS管。

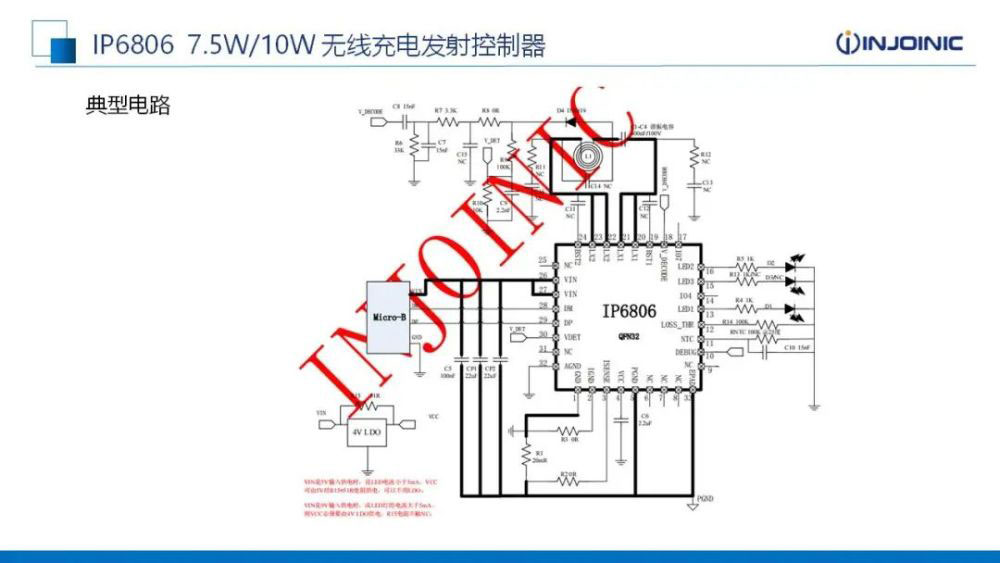

IP6806支持快充申請，外圍電路簡單

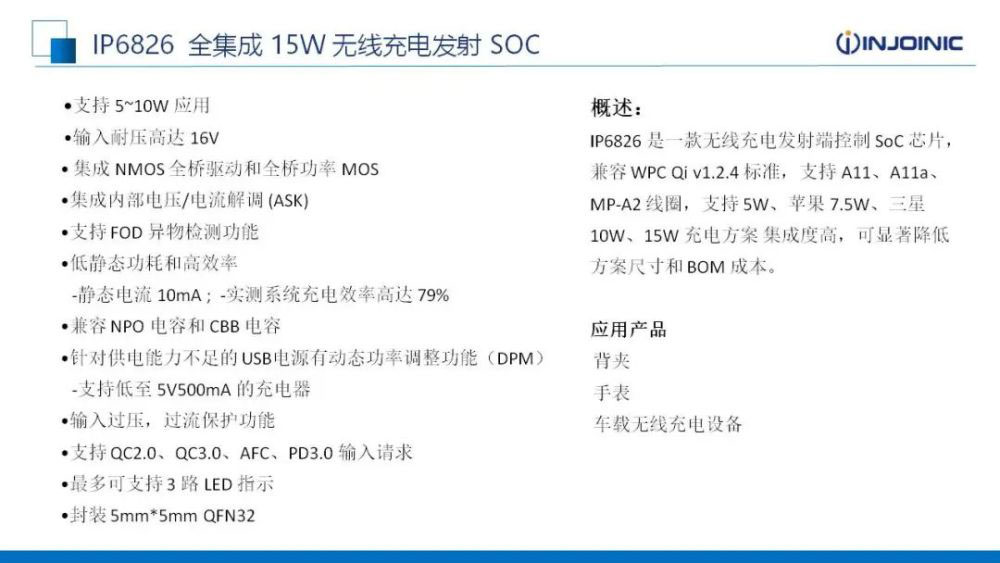

IP6826是一顆支持5-10W應用的無線充電發射芯片，輸入耐壓16V，內部集成全橋MOS和電壓電流解調，外圍簡單。支持靜態和動態FOD檢測。靜態電流為10mA，充電效率可達79%，兼容NPO電容和CBB電容，支持自動功率調整，保證正常充電。與IP6806最大區別是支持PD等快充輸入請求，支持三個LED狀態指示，采用5*5mm QFN32封裝，熱阻更低，散熱效果更好。IP6826芯片內部集成PD快充申請，集成ADC、電流電壓解調、運放、MCU、驅動器和全橋MOS管。

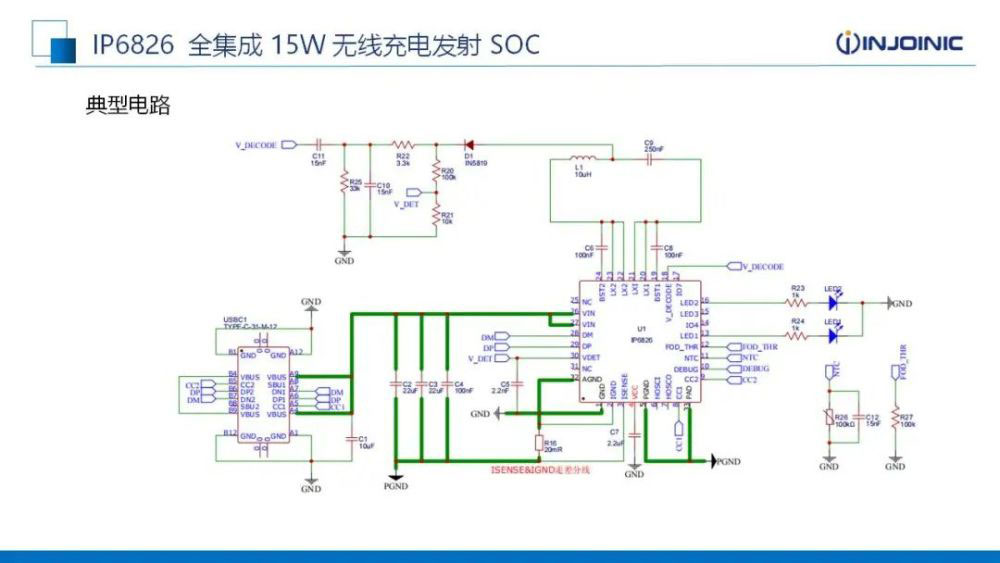

IP6826支持PD和QC快充申請，支持單USB-C口供電，外圍電路簡單

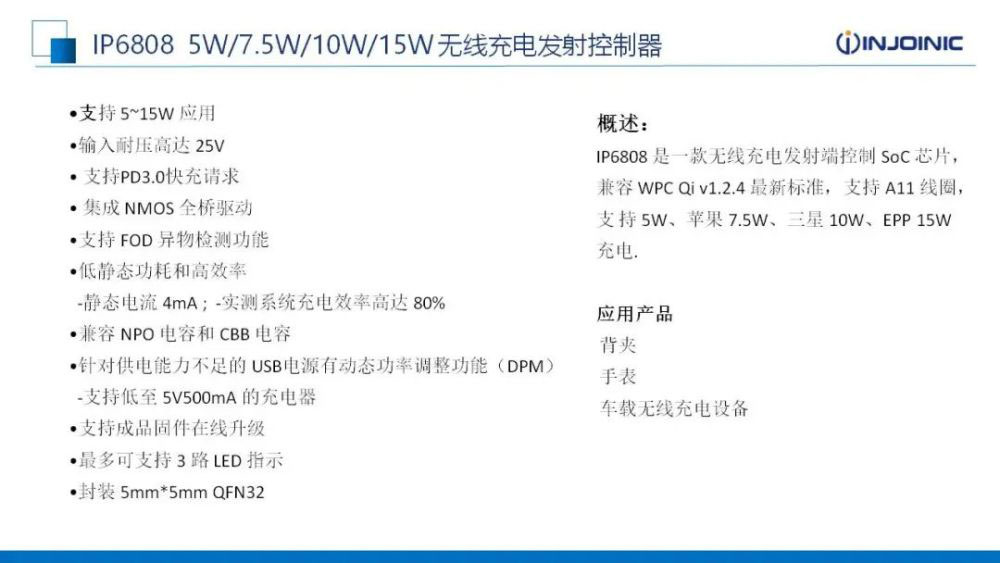

IP6808是一顆支持5-15W應用的無線充電發射芯片，輸入耐壓25V，支持PD3.0，內部集成全橋MOS驅動和電壓電流解調，外置功率MOS管，外圍電路簡單。支持靜態和動態FOD檢測。靜態電流為4mA，充電效率可達80%，兼容NPO電容和CBB電容，支持自動功率調整，保證正常充電。支持成品固件在線升級，支持三個LED狀態指示，支持定制指示。采用5*5mm QFN32封裝。IP6808外置全橋MOS管和電流檢測運放，芯片內部集成無線充全部功能。

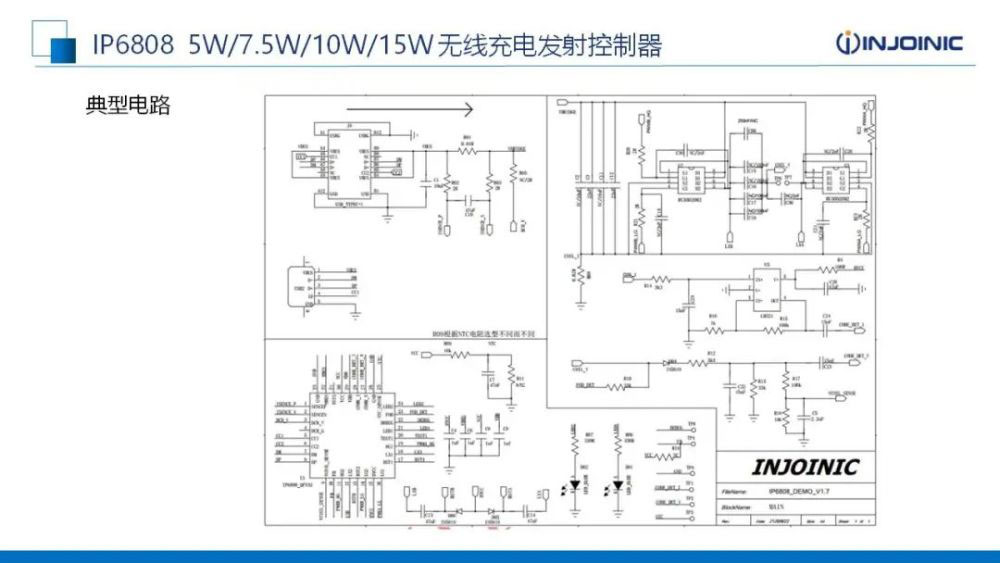

IP6808典型應用電路，外置全橋MOS管和電流檢測運放，支持USB PD快充

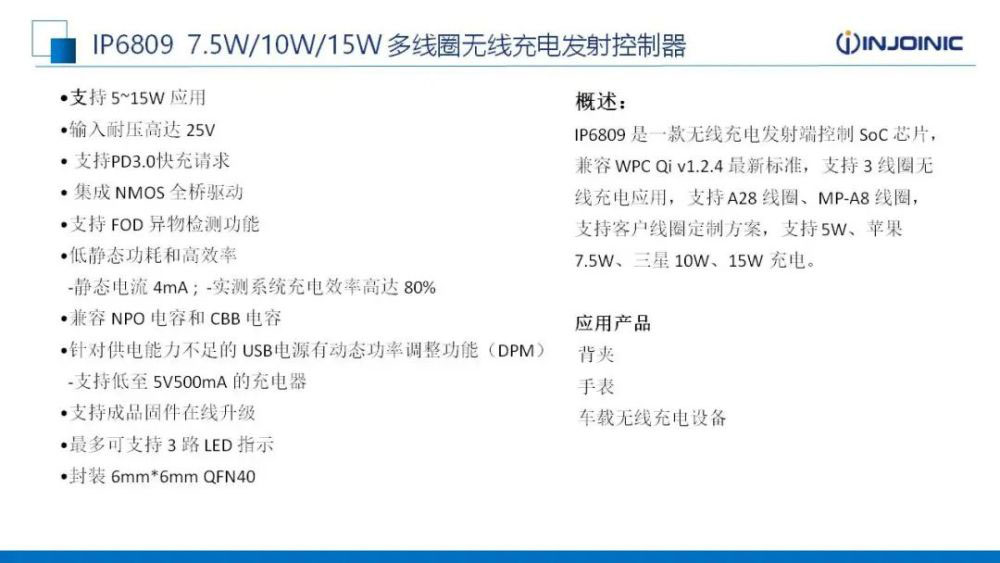

IP6809是一顆支持5-15W應用的無線充電發射芯片，輸入耐壓25V，支持PD3.0，內部集成全橋MOS驅動和電壓電流解調，外置功率MOS管，外圍電路簡單。支持靜態和動態FOD檢測。靜態電流為4mA，充電效率可達80%，兼容NPO電容和CBB電容，支持自動功率調整，保證正常充電。IP6809支持三線圈無線充電應用，支持成品固件在線升級，支持三個LED狀態指示，支持定制指示。采用6*6mm QFN40封裝，具有更多的GPIO引腳。
IP6809三線圈應用示意圖，可根據設備位置自動檢測線圈，進行無線充電

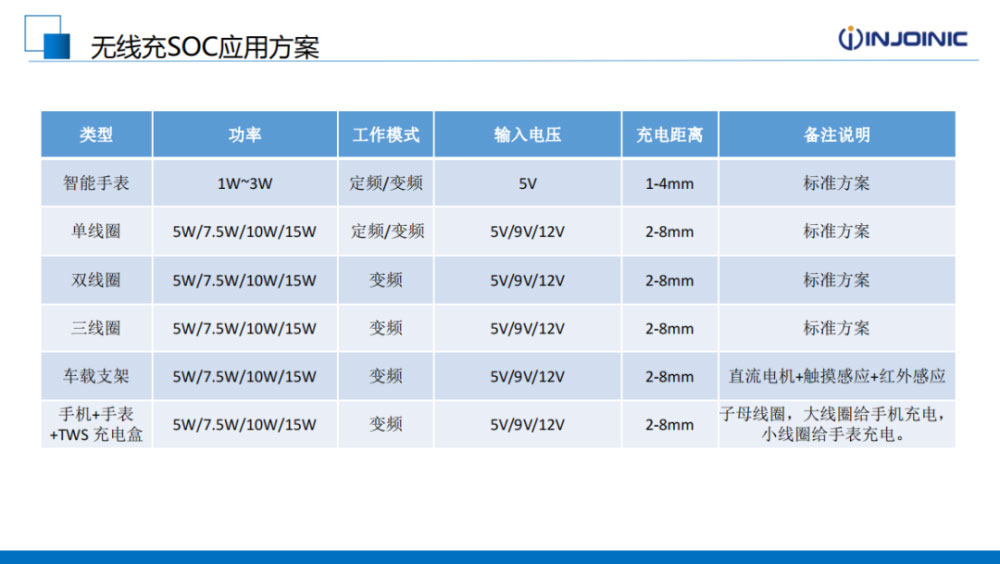

英集芯無線充電方案選型表，支持三星和蘋果手表充電，支持單、雙、三線圈應用，支持定頻和變頻工作模式。芯片擴展的GPIO引腳支持連接其他外設實現車載等擴展功能。
無線充電以隨放隨充，隨用隨取的方便優勢，獲得了智能手機和可穿戴設備的廣泛應用。移動電源中也增添了無線充電功能，用于隨時隨地的無線充電，免去了攜帶數據線的困擾。
無線充電自從誕生以來，電路架構從傳統單片機+驅動+MOS管的方案，集成到內置MCU+驅動二合一，再到現在英集芯將全部功能都集成在一顆芯片內部。高集成的芯片簡化外圍電路，降低成本，更促進了無線充的發展
