傳統使用多串鋰電池的電動工具，通常采用專用充電器來直接對電池充電，或者采用單獨的220V座充。這兩種充電方式在固定場合使用還好，外出如果沒有電或者忘了帶充電器，就非常麻煩了。有沒有辦法能夠用手機的充電器或者移動電源來為電動工具充電呢？這樣就可以無需220V交流電，也無需專用的充電器了，大大方便了我們使用電動工具，不用擔憂充電問題。
英集芯IP2326是一款升壓拓?fù)?，支?/font>2到3串鋰電池的充電芯片。3串電池也是手持電動工具應用非常廣泛的電壓，多個品牌都使用3串的電池來供電。英集芯IP2326支持15W輸出功率，能夠?yàn)?串電池組提供1.2A的充電電流，充電速度與原裝充電器相當。

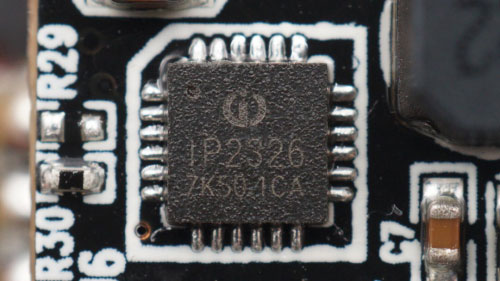

圖為英集芯IP2326在米家智能家用電鉆中的應用，用于快充輸入為電鉆手柄內部三串動力鋰電池充電，從而取消傳統電動工具專用充電器，獲得更好的通用性。

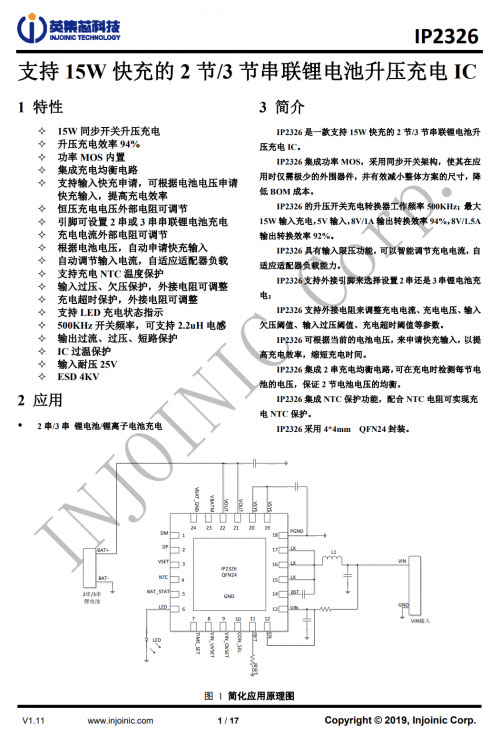

英集芯IP2326是一款內部集成充電均衡功能的2/3串鋰電池升壓充電IC，內部集成500KHz同步整流升壓，并可根據電池電壓動態調節輸入電壓以優化升壓轉換效率。支持單燈充電狀態指示，輸入耐壓25V，支持NTC電池溫度檢測，支持輸入欠壓，過壓保護和充電超時保護。IP2326用于2串充電時，可提供充電均衡功能。
值得一提的是，英集芯IP2326還可用于2串鋰電代替9V供電的萬用表電池。5V升壓充電，并自帶均衡功能，放電電池直接輸出，相比5V線性充電再升壓的設計，效率大幅提升且放電無干擾。
另外，針對現有的電動工具，也可以推出轉接線的設計，一頭連接電池充電器接口，另外一頭連接USB接口供電，實現無需AC充電器的充電。

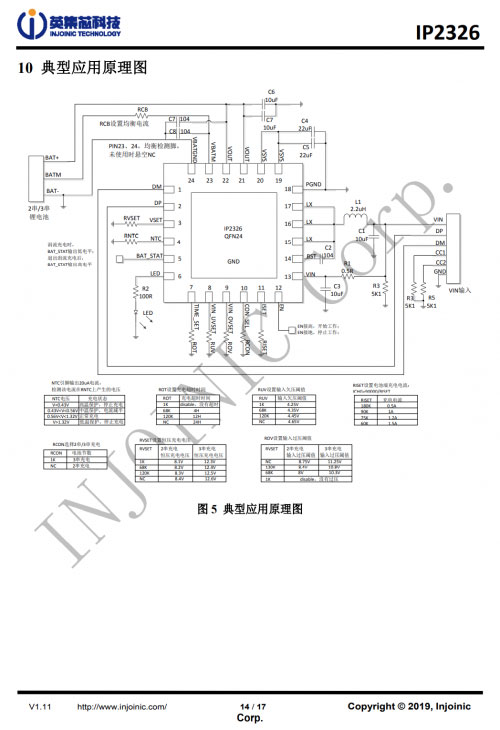

英集芯IP2326應用原理圖，芯片外圍電路簡單，充電超時保護和輸入欠壓、過壓閾值可以由外接電阻設置。電池端充電電流、電池節數、充滿電壓可由外接電阻設定。支持LED狀態顯示，配置簡單方便靈活。
通過取消專用的鋰電池充電器，使用每個人都有的通用手機充電器和移動電源，可以降低電動工具整體成本，方便使用的同時，可以減小包裝體積，減少產品整體成本，讓利給用戶的同時方便用戶使用，助力搶占市場份額。
英集芯IP2326得益于高集成度及內置開關管，是一款應用廣泛的芯片，可以實現小體積的設計，安裝到電池組內部，或生產轉接線產品，取代傳統220V充電器。讓電動工具的充電可以使用移動電源，在沒有電力的情況下保證工作。
資料來源：充電頭網
