推動大功率雙向移動電源普及，英集芯升降壓新品IP5386問世
來源：網絡 時間：2022-09-01 09:39
移動電源誕生之初，只是為手機延長外出續航，性能一般在18W左右已經可以稱得上是快充。但近年來在多方推動下，平板、筆記本都紛紛采用通用的USB PD快速充電標準，讓這些大功率設備也可以與手機共用一個移動電源，這對移動電源的性能提出了更高的要求。
目前，多串電池組配合大功率快充已成為大容量移動電源發展的新趨勢，在大功率多串移動電源的設計應用中，通常需要協議芯片，主控芯片和升降壓控制芯片三者協同，從而實現移動電源的整機控制和協議功能。

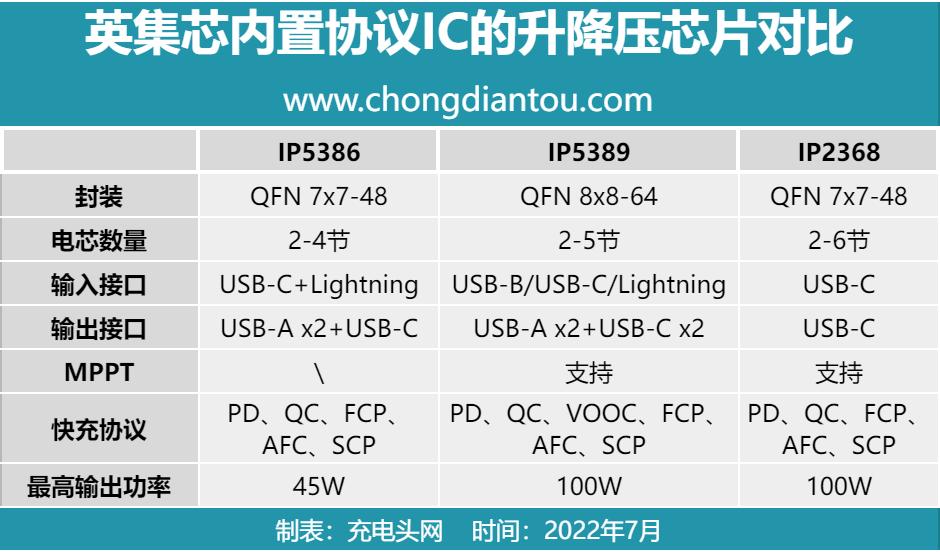

英集芯此前將協議芯片、主控芯片、升降壓控制器集成到一個封裝內部，推出了 IP2368 和 IP5389 兩款高集成度方案，獲得眾多品牌產品采用，市場反響很好。而近期，英集芯內置協議IC的升降壓芯片產品線迎來了新成員 IP5386，下面充電頭網為大家解析這款新品的亮點特色。

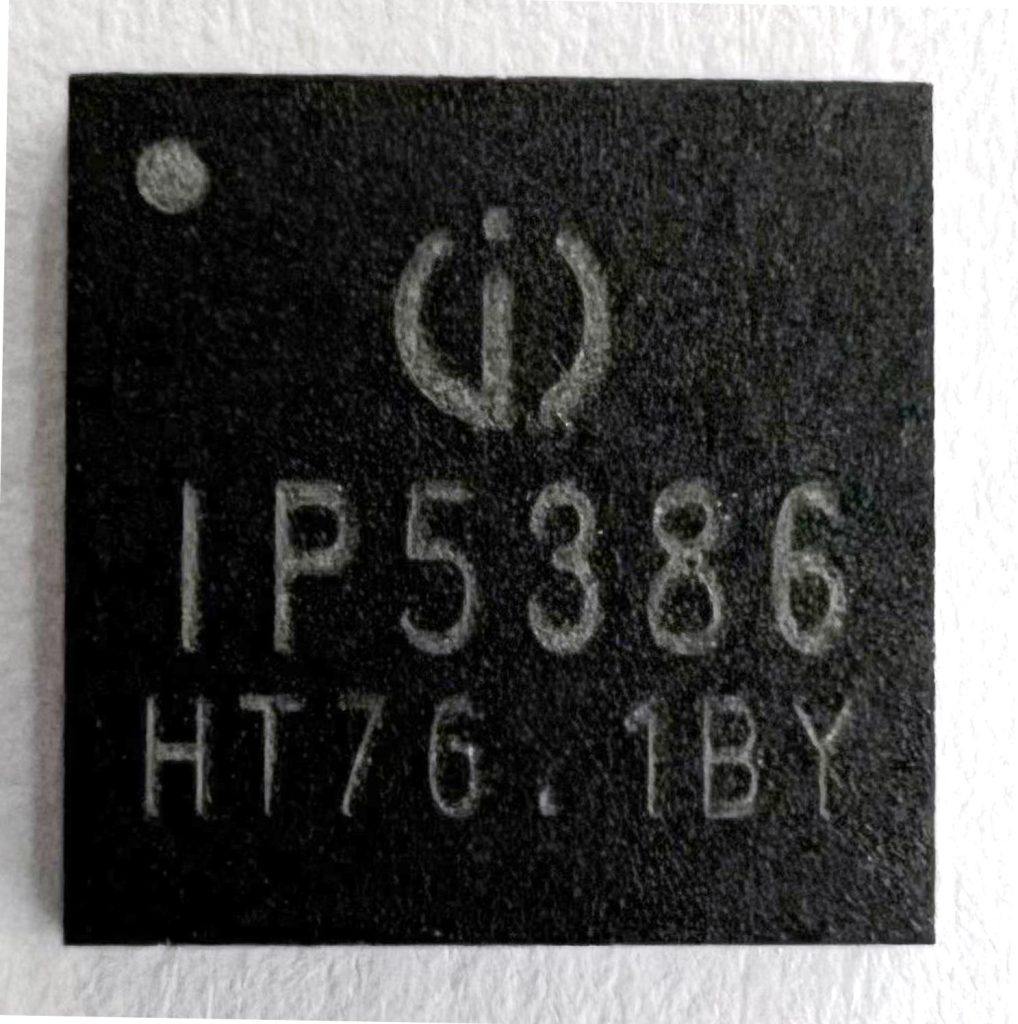

英集芯IP5386問世

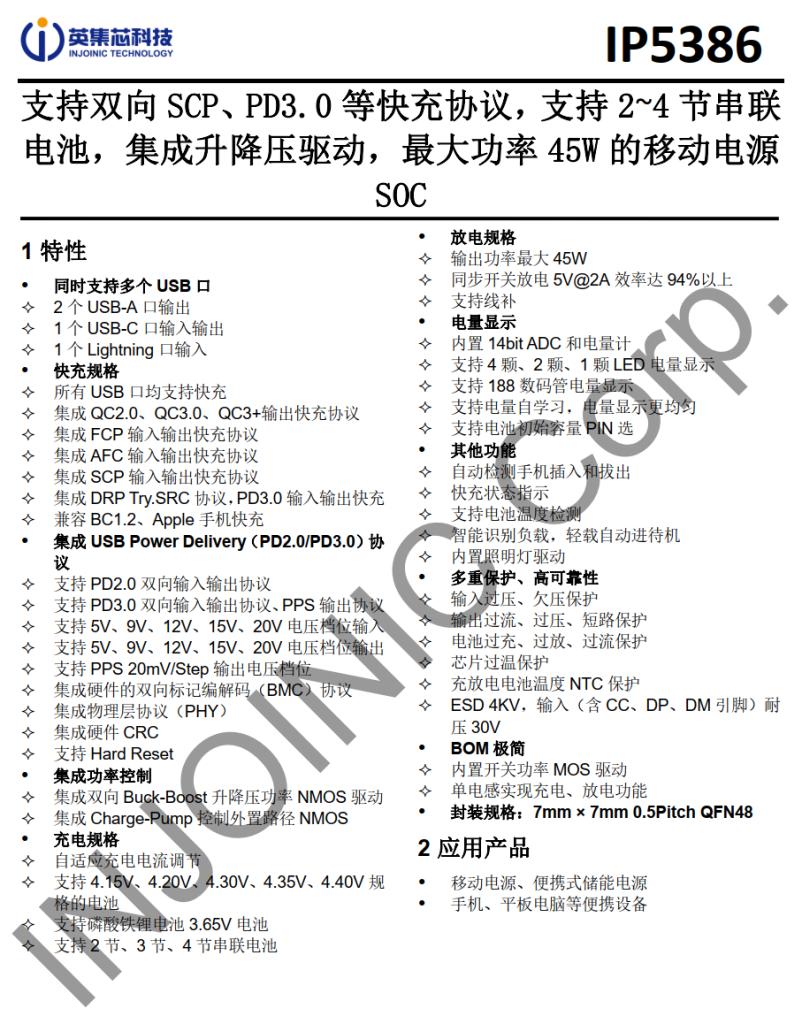

英集芯 IP5386 是一款集成 QC2.0/QC3.0/QC3+輸出快充協議、AFC/FCP/SCP 輸入輸出快充協議、USB PD2.0/PD3.0 輸入輸出協議、TYPE-C PD3.0 PPS 輸出協議，兼容BC1.2 Apple 手機、同步雙向升降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理SOC，為快充移動電源提供完整的電源解決方案。

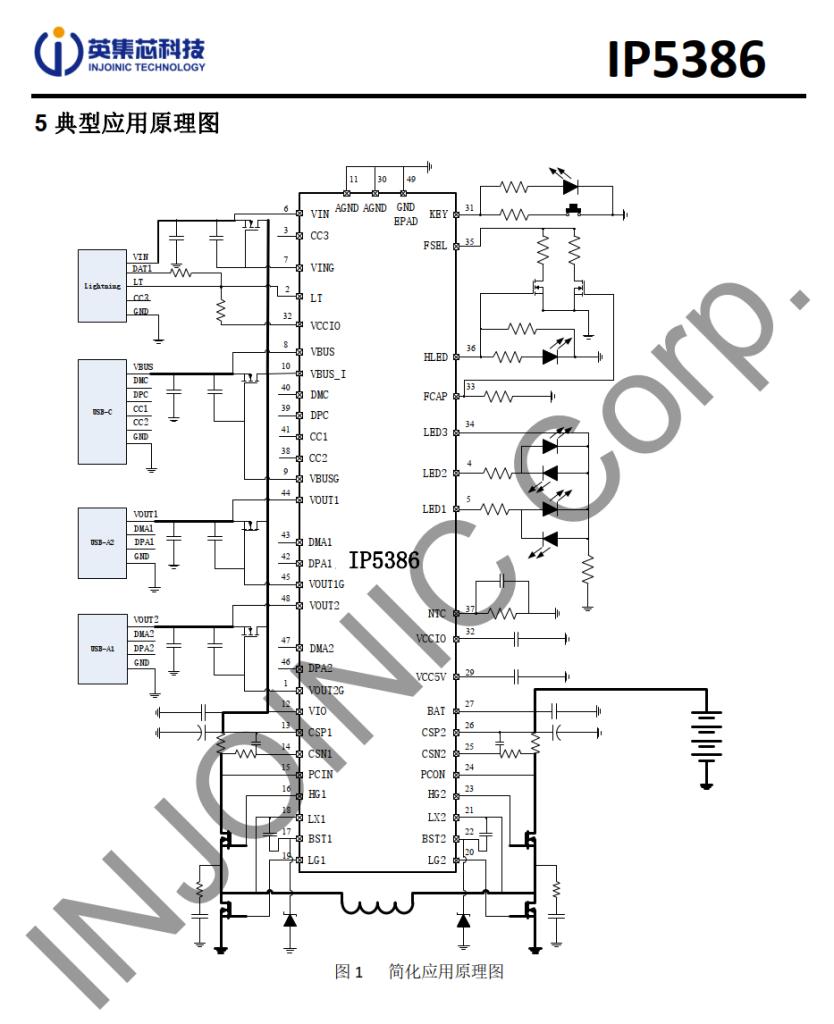

英集芯 IP5386 可同時支持 USB-A x2，USB-C，Lightning 口四個USB口，單獨使用任何一個USB口都可以支持快充，同時使用兩個及以上輸出口時，只支持 5V 輸入輸出。 得益于IP5386的高集成度與豐富功能，在應用時僅需極少的外圍器件，只需一個電感實現雙向升降壓功能，有效減小整體方案的尺寸，降低BOM成本。
英集芯 IP5386 的同步開關充電系統，提供高達8A充電電流，內置芯片溫度、電池溫度和輸入電壓控制環路，智能調節充電電流。 支持2節、3節、4節串聯電池充放電，同步開關升降壓系統可提供最大45W的輸入輸出功率，輕載時自動進入休眠狀態。
值得一提的是，英集芯 IP5386 不僅支持鋰離子電池，而且還支持磷酸鐵鋰電池，既能滿足當下大功率快充移動電源的開發，也能夠讓戶外電源實現大功率雙向快充，增加產品賣點。
英集芯 IP5386 內置 14bit ADC，精確測量電池電壓和電流，通過積分電池端電流，可準確獲取電池電量信息。芯片支持4顆、2顆、1顆 LED 電量顯示；支持188數碼管電量顯示；支持可選的電池NTC溫度檢測。
總結：
目前市面上的大功率移動電源產品中，大多采用獨立的升降壓控制器搭配協議芯片的方案，電路復雜且產品售價較高，導致大功率移動電源產品在消費者中接收程度偏低。而英集芯 IP5386 將協議芯片、主控芯片、升降壓控制器集成到一個封裝內部，大大簡化移動電源產品的開發調試流程。
?
