根據近期媒體報道，歐盟委員會已經開始立法程序，提議要求USB-C成為所有移動設備的標準充電端口，國家工信部也表示，將促進設備充電接口的統一。隨著越來越多的監管機構對統一充電接口提出要求，配件市場的格局已經發生改變。
可以預見，由于USB-C產品基數的增加，市場對多口充電器的需求將逐步增加，而雙USB-C口充電器也極成為了下一個市場熱點。而近期，英集芯推出了采用 IP6537 的雙USB-C口充電器方案，為快速發展的雙USB-C口充電器市場提供全新選擇。
IP6537方案介紹

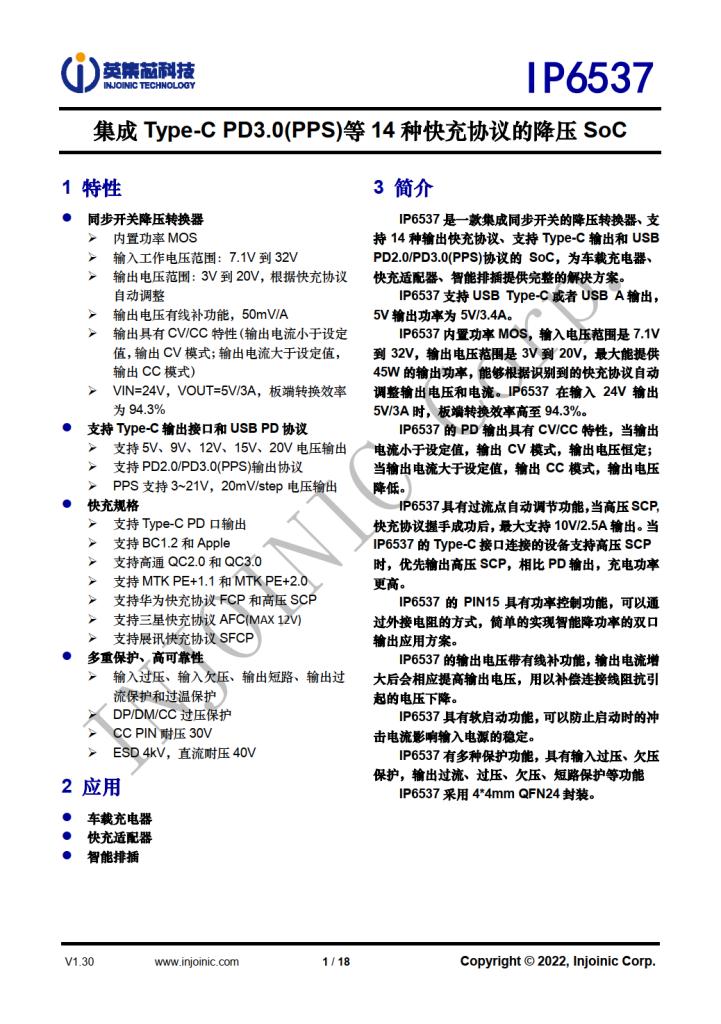

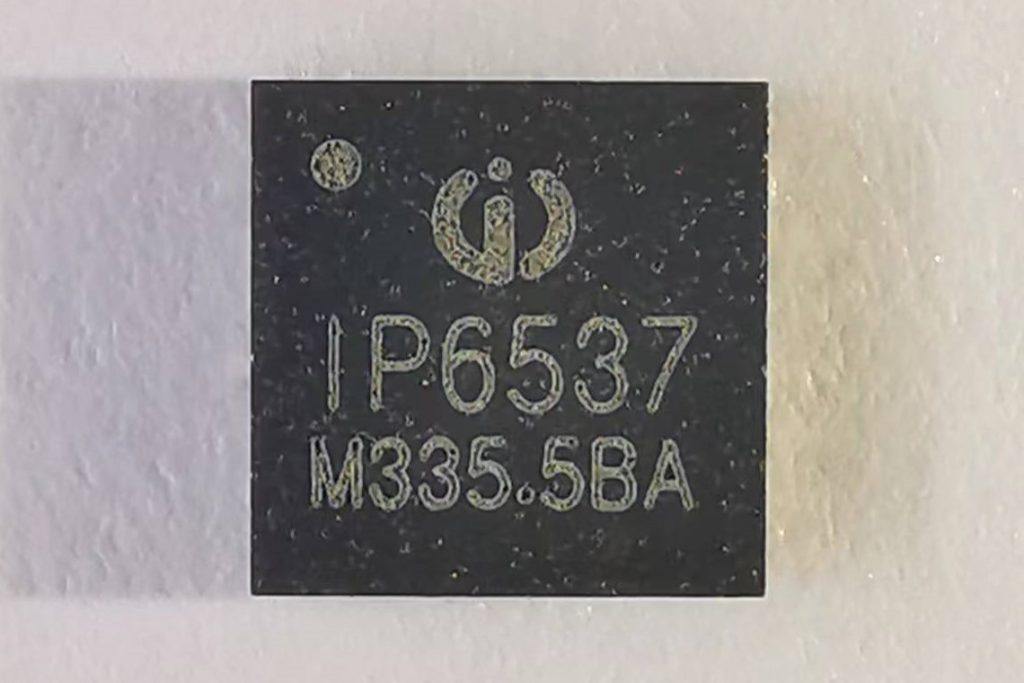

英集芯 IP6537 是一款集成同步開關的降壓轉換器，采用4*4mm QFN24封裝。具有軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩定。支持輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路保護等多重保護功能，為車載充電器、快充適配器、智能排插提供完整的解決方案。

英集芯 IP6537 內置功率 MOS，輸入電壓范圍是 7.1V到 32V，輸出電壓范圍是 3V 到 20V，最大能提供45W 的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和電流。IP6537 在輸入 24V 輸出5V/3A 時，板端轉換效率高至 94.3%。
英集芯 IP6537 支持 PD2.0/3.0(PPS)、QC2.0/3.0、MTK PE+ 2.0/1.1、華為FCP/SCP、三星AFC、展訊SFCP、Apple 2.4A、BC1.2等多種協議，且可以根據客戶需求進行定制。IP6537 輸出電壓帶有線補功能，輸出電流增大后會相應提高輸出電壓，用以補償連接線阻抗引起的電壓下降。

英集芯 IP6537 的 PD 輸出具有 CV/CC 特性，當輸出電流小于設定值，輸出 CV 模式，輸出電壓恒定；當輸出電流大于設定值，輸出 CC 模式，輸出電壓降低。
英集芯 IP6537 具有過流點自動調節功能，當高壓 SCP，快充協議握手成功后，最大支持 10V/2.5A 輸出。當 IP6537 的 Type-C 接口連接的設備支持高壓 SCP時，優先輸出高壓 SCP，相比 PD 輸出，充電功率更高。

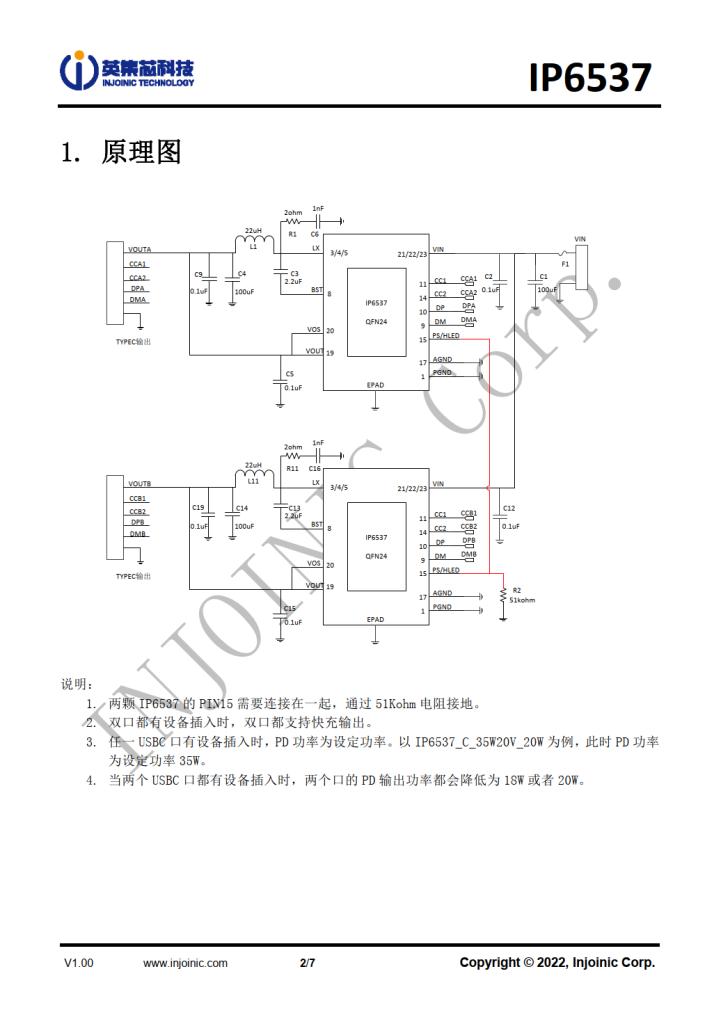

上圖為采用雙IP6537的雙C口方案原理圖，將兩顆 IP6537 的PIN15連接在一起，通過 51Kohm 電阻接地。任一 USB-C 口有設備插入時，PD功率為設定功率；當兩個 USB-C 口都有設備插入時，雙口的 PD 功率可以做 20W+20W、20W+18W 或者 18W+18W 的雙口方案。
總結
此款方案采用兩顆集成快充協議的降壓芯片 IP6537，IC之間通過一個電阻進行通信，方案外圍簡單，應用十分靈活。可實現任意單口盲插支持35W/40W快充，雙口同插智能分配功率，且兩個C口同時支持快充功能。支持PD2.0/3.0(PPS)、QC2/QC3、AFC、FCP、SCP、MTK PE+等多種協議。

英集芯作為一家專注于高性能、高品質的數?；旌霞呻娐沸酒邪l(fā)和銷售的IC設計公司，團隊來自世界知名大型IC設計公司，并擁有10年以上先進的數?；旌闲酒脑O(shè)計、生產和測試技術經驗；在電源管理、電池管理、無線信號處理和高性能音頻信號處理等領域有獨特技術。
