蘋果從iPhone 12起，就以環保為由不再為手機標配充電器，用戶新手機到手必須自費購置充電器，全球快充市場因此進入了快速發展的新階段。而隨著近期蘋果發布兩款35W雙USB-C口充電器，雙USB-C口充電器市場也出現了新的契機。
此外，在USB PD快充和大功率私有快充技術的普及下，近兩年USB-C充電接口的市場占有率呈現出幾何級增長，并且成為了當下以及未來設備充電、數據傳輸?shù)闹饕涌陬愋?。近期英集芯推出了基?IP2738的雙USB-C口充電器方案，為快速發展的雙USB-C口充電器市場提供全新選擇。

英集芯IP2738方案介紹

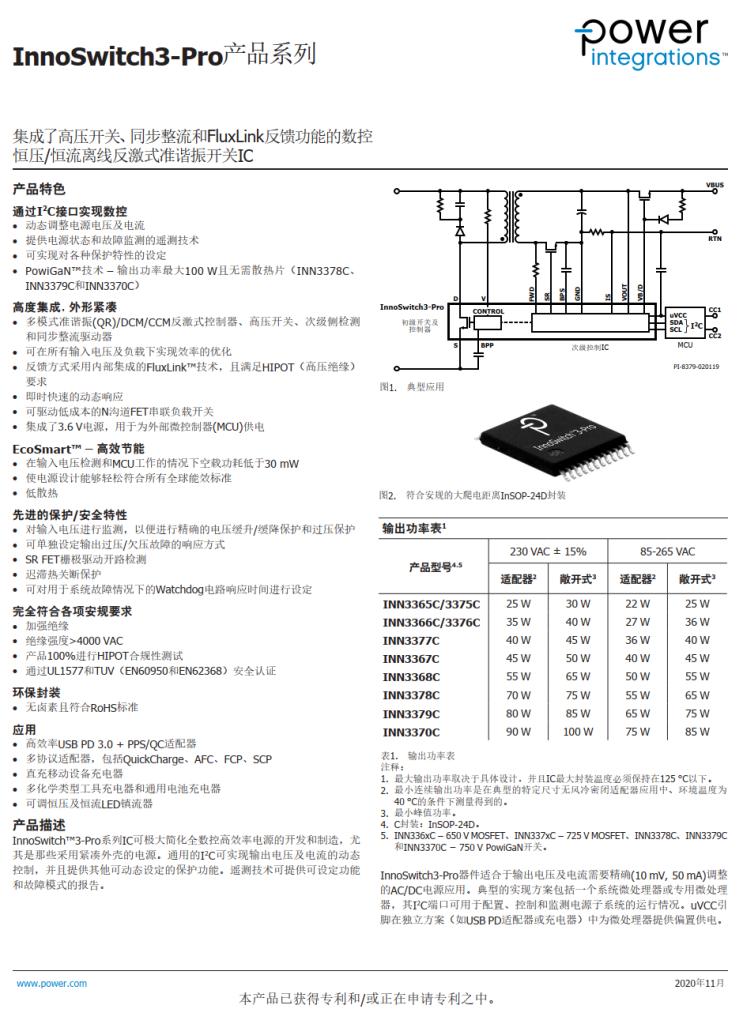

此次方案介紹選取的PI電源芯片型號為 INN3367C，作為 InnoSwitch3-Pro 芯片家族的一員，INN3367C 可極大簡化全數控高效率電源的開發和制造，尤其是那些采用緊湊外殼的電源。通用的I2C可實現輸出電壓及電流的動態控制，并且提供其他可動態設定的保護功能。遙測技術可提供可設定功能和故障模式的報告。

InnoSwitch3-Pro 器件適合于輸出電壓及電流需要精確 (10 mV, 50 mA) 調整的AC/DC電源應用。典型的實現方案包括一個系統微處理器或?qū)Ｓ梦⑻幚砥鳎銲2C端口可用于配置、控制和監測電源子系統的運行情況。uVCC引腳在獨立方案（如USB PD適配器或充電器）中為微處理器提供偏置供電。

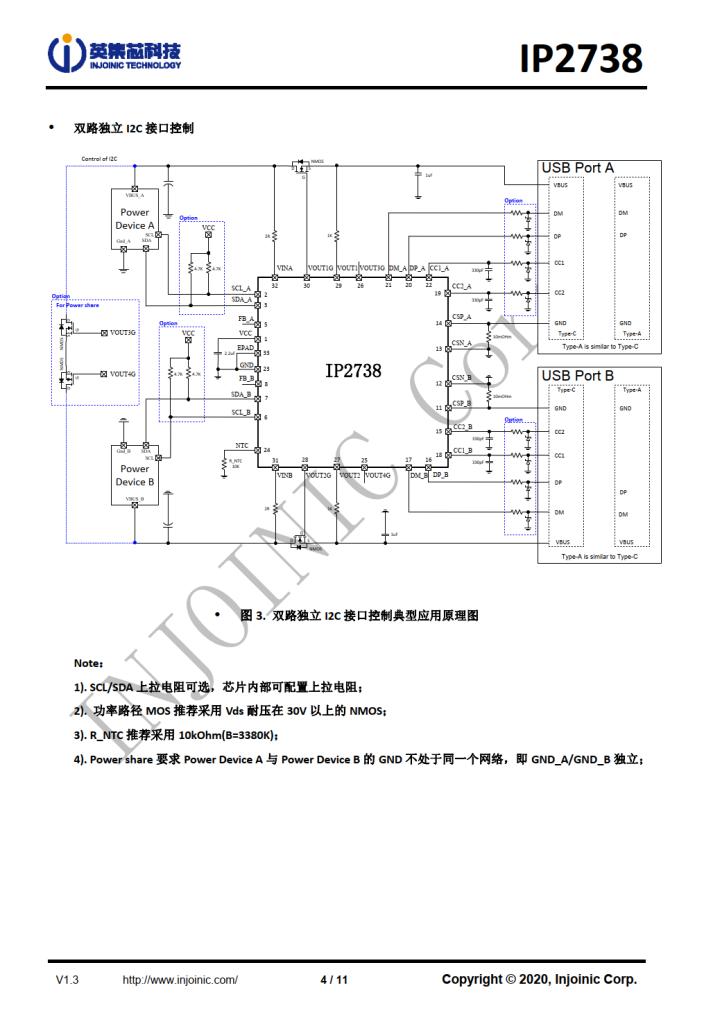

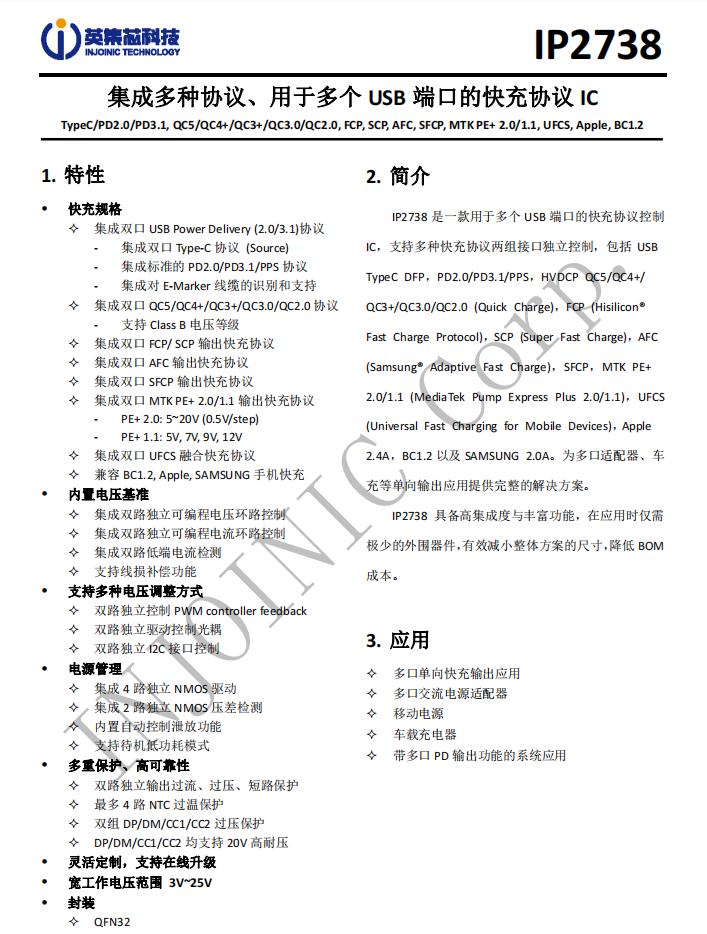

和PI電源芯片搭配的是英集芯 IP2738雙路協議芯片，兩個接口輸出均由IP2738控制。英集芯 IP2738 采用QFN32封裝，體積小巧，外圍精簡，可簡化充電器的協議電路設計。支持雙口18-140W快充應用，具備獨立的反饋控制和獨立的USB PD控制。芯片IO引腳支持PFC控制，實現更低的待機功耗。

IP2738 支持雙口 USB PD3.1 28V EPR 檔位，并支持 PD3.0/PPS/QC/PE+/FCP/SCP/AFC/UFCS 等豐富全面的快充協議，兼容性非常好。得益于多種反饋形式的支持，IP2738 可與 QR、ACF、LLC 等電路架構的開關電源搭配用于PD等快充協議，也可以與升降壓電路搭配用于大功率輸出場景。

英集芯IP2738協議芯片內部集成電壓基準，集成可編程的電壓/電流環路控制，芯片內部集成低端電流檢測，輸出支持線損補償。支持電源適配器應用的光耦反饋，支持通過I2C和FB控制的DC-DC改變輸出電壓，支持車充、儲能電源、充電器、移動電源等應用。

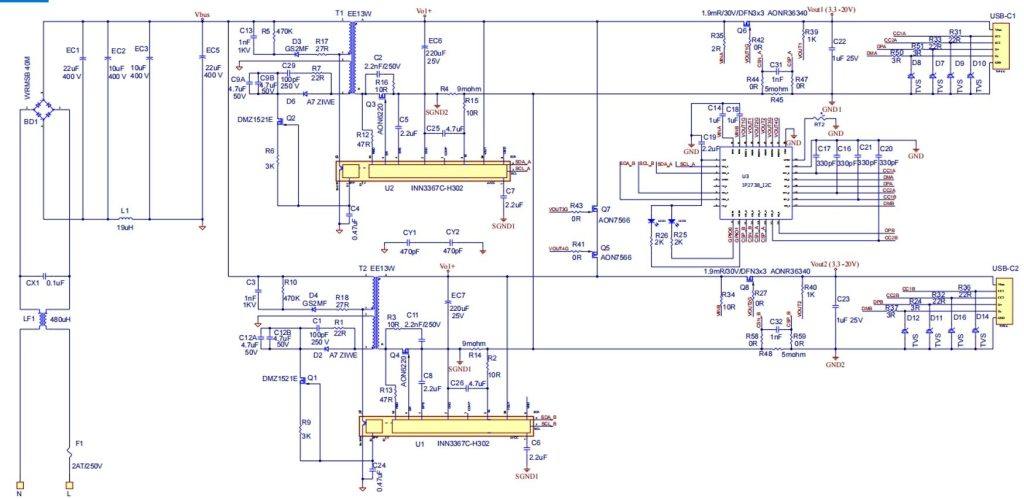

英集芯 IP2738方案架構如上圖所示，IP2738 通過2、3、6、7腳與PI開關IC通訊，實現雙口智能分配功率。任一 USB-C 口有設備插入時，PD功率為設定功率；當兩個 USB-C 口都有設備插入時，雙口的 PD 功率可以做 25W+10W 或 20W+15W 的雙口輸出方案。

總結

此款方案使用兩路PI的高集成電源芯片，和一顆IP2738實現雙口同插智能分配功率，且兩個C口同時支持快充功能。方案支持 PD2.0/3.0(PPS)、QC2/QC3、AFC、FCP、SCP、MTK PE+ 等協議輸出。IP2738 采用MTP架構設計，可根據不同客戶需求配置不同的功率分配以及其它拓展功能。
