英集芯推出快充協議芯片IP2736U,全方位協議支持,為充電體驗再升級
來源：充電頭網 時間：2024-01-02 11:10
隨著智能手機、平板電腦和其他便攜設備的廣泛普及，對于高效、快速充電解決方案的需求急劇增加。同時，各種充電標準和協議的多樣性導致了充電設備的復雜性和不兼容性。
據了解，英集芯推出了一款快充協議芯片IP2736U，其支持USB PD3.1 28V EPR檔位，并支持PD3.0/PPS等豐富全面的快充協議，兼容性非常好，可為用戶提供更好的充電體驗，同時為產品提供更加便捷、高效和安全的充電解決方案。

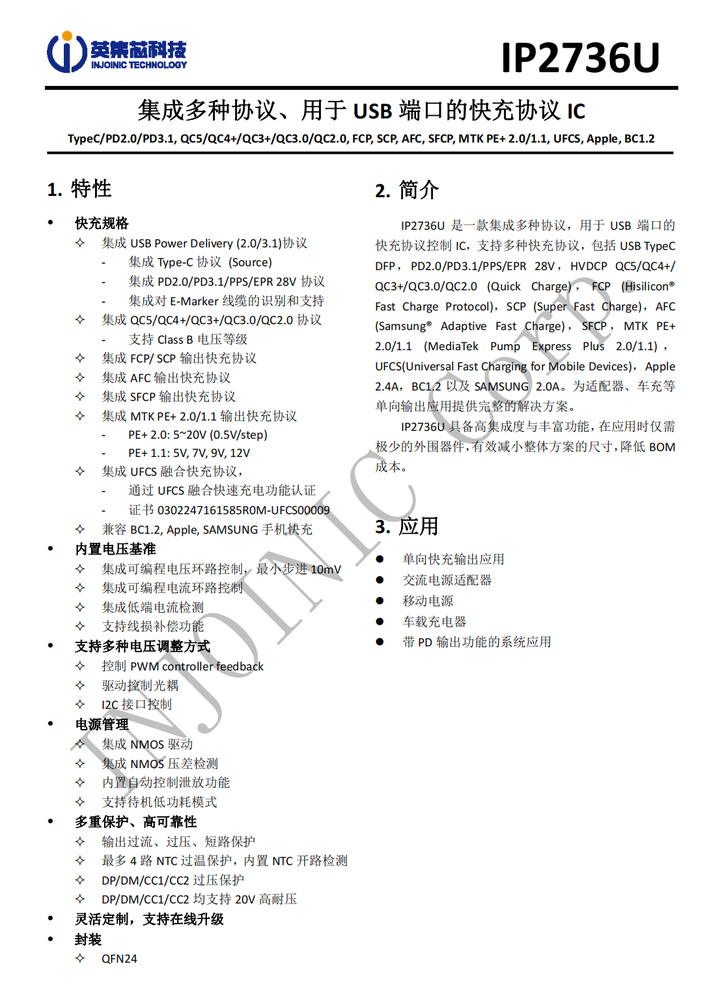

英集芯IP2736U是一款集成多協議、用于USB端口的快充協議芯片，支持目前市面上多種主流快充協議，可為適配器、車充等單向輸出應用提供完整的解決方案。
IP2736U具有多項協議的集成，包括 USB Power Delivery (2.0/3.1)、Type-C協議 (Source)、PD2.0/PD3.1/PPS/EPR 28V 協議，以及對 E-Marker 線纜的識別和支持。此外，IP2736U還支持 QC5/QC4+/QC3+/QC3.0/Qc2.0 協議和 Class B 電壓等級，有效提高充電安全性。
在輸出快充方面，IP2736U集成了 FCP/SCP、AFC、SFCP、MTK PE+ 2.0/1.1 輸出快充協議，其中 PE+ 2.0 支持 5~20V (0.5V/step)，PE+ 1.1 支持 5V、7V、9V、12V。同時IP2736U獲得UFCS 融合快充協議，認證證書編號：0302247161585R0M-UFCS00009。最后，該設備兼容 BC1.2、Apple 和 SAMSUNG 手機快充功能。
IP2736U集成了可編程電壓環路控制，最小步進達到10mV，實現了高度精確的電源調整。同時，集成了可編程電流環路控制和低端電流檢測，可提供更為靈活和精準的電流調整能力。該芯片引入了線損補償功能和支持多種電壓調整方式，可通過 PWM 控制器反饋實現對電壓的精準控制。它還能夠驅動控制光耦，通過 I2C 接口進行靈活的遠程控制。
在電源管理方面，IP2736U集成NMOS驅動以及NMOS壓差檢測，可實現對電源的有效控制和監測，從而提高系統的性能、穩定性和安全性。IP2736U內置自動控制泄放功能與支持待機低功耗模式，可延長設備使用壽命并降低系統功耗。
為了確保系統的穩定性和安全性，該芯片內置了多重保護機制，包括輸出過流、過壓和短路保護。最多支持4路 NTC 過溫保護，并具備內置 NTC 開路檢測功能。此外，實現了 DP/DM/CC1/CC2 過壓保護，而且這些通道均支持高達20V的高耐壓。

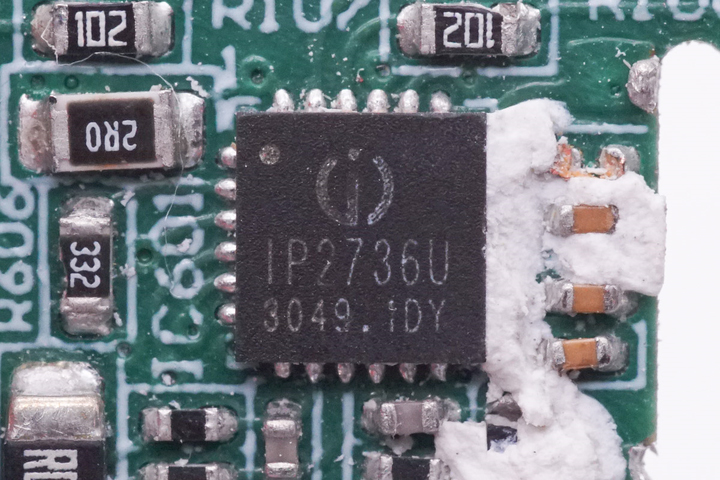

英集芯IP2736U采用QFN24封裝，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸從而降低BOM成本，適用于移動電源、適配器、車充等單向輸出應用。
總結
英集芯IP2736U是一款專為USB端口設計的多協議快充協議芯片，集成了多種主流快充協議如PD3.1等，并支持對E-Marker線纜的識別。該芯片還具有可編程電壓和電流環路控制、線損補償功能、支持多種電壓調整方式以及NMOS驅動和壓差檢測等特性，提高了電源系統的性能、穩定性和安全性。IP2736U采用QFN24封裝，通過內置的多重保護機制，包括過流、過壓、短路保護等，以及支持待機低功耗模式和自動控制泄放功能，可進一步提高了設備的使用壽命和系統的能效。
英集芯IP2736U芯片支持的協議非常豐富，采用該芯片可顯著提升設備充電效率，使得充電過程更為高效和便捷。
?
