英集芯推出兩款iPhone15專用E-Marker芯片
來源：充電頭網 時間：2024-01-02 11:50
iPhone15發布，全系列接口都改用USB-C接口以后，有望將傳輸速率提升到USB-IF高速傳輸規范，從而滿足iPhone15視頻傳輸、數據傳遞、高清音頻等應用，而這個速率，就需要線纜內置E-Marker芯片，來標記線纜的數據傳輸能力，從而使線纜不會成為瓶頸，影響數據的高速傳輸。
E-Marker芯片用于標記USB-C線纜的功率傳輸能力和數據傳輸速度，線纜的傳輸電流超過3A，且支持USB3.0數據傳輸，就需要使用E-Marker芯片來標記線纜。對于目前的手機快充來說，大功率和大電流快充，都必須使用E-Marker芯片來標記線纜的功率傳輸能力，才能開啟快充，在極短的時間內為手機充滿電。
英集芯 E-Marker芯片
英集芯目前推出了兩款E-Marker芯片，兩款芯片全部支持PD3.1協議標準，其中IP2133H支持USB4。

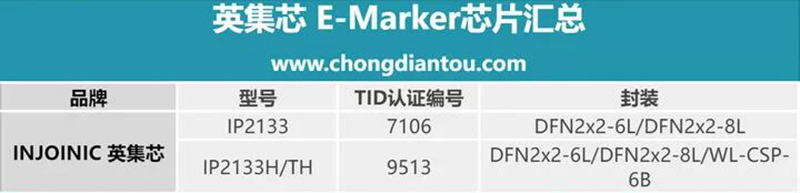

英集芯E-Marker芯片分別為IP2133和IP2133H/TH，TID認證編號分別為7106和9513。
IP2133

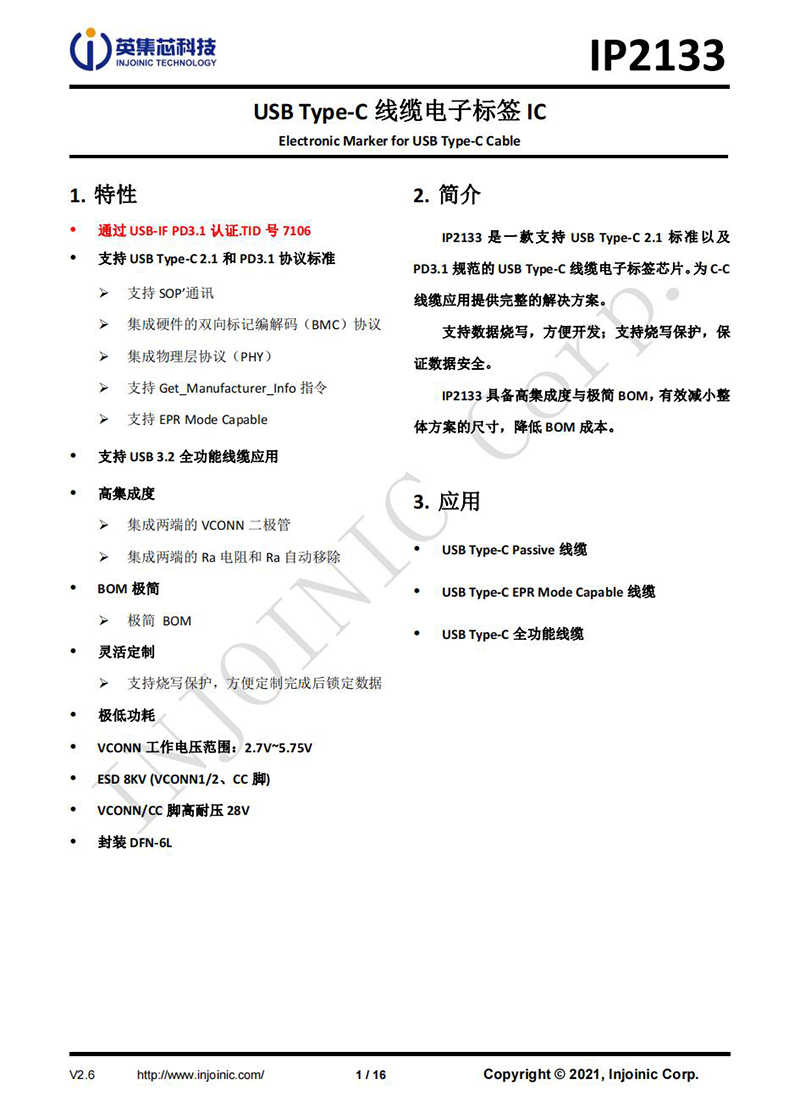

英集芯科技推出了一顆高集成的USB Type-C數據線E-Marker芯片IP2133，支持USB Type-C2.1和PD3.1協議標準，支持USB PD3.1 EPR擴展功率應用，支持SOP'通訊。同時內部集成硬件的BMC協議以及物理層協議，支持獲取制造商信息指令，支持EPR模式。
英集芯IP2133內部還集成了VCONN二極管，內部集成Ra電阻，并支持自動移除，BOM極簡，應用電路非常簡單。IP2133內置存儲器支持燒寫保護，定制參數寫入后可鎖定，防止數據被讀出或更改。
IP2133支持8KV靜電保護，VCONN和CC引腳支持28V耐壓。采用DFN2*2-6L封裝，節省空間占用。IP2133具有兩種型號可選，分別為不支持EPR模式的IP2133和支持EPR模式的IP2133_EPR，滿足不同線纜使用需求。
IP2133H/TH
IP2133H/TH是IP2133系列的旗艦E-Marker芯片，并且是首款通過PD3.1 V1.7標準認證的產品。芯片提供DFN2*2-6/8L兩種封裝形式。

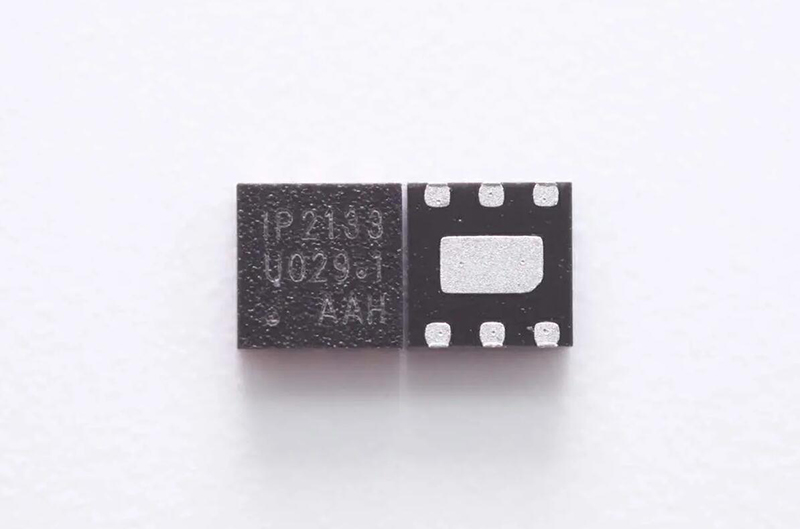

英集芯 IP2133H 采用DFN2*2-6L封裝。

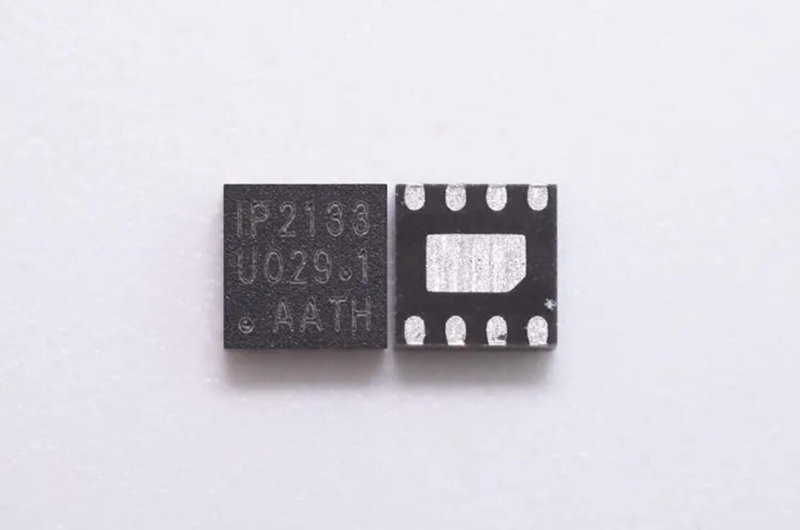

英集芯 IP2133TH 采用DFN2*2-8L封裝，增添了SCL和SDA引腳。

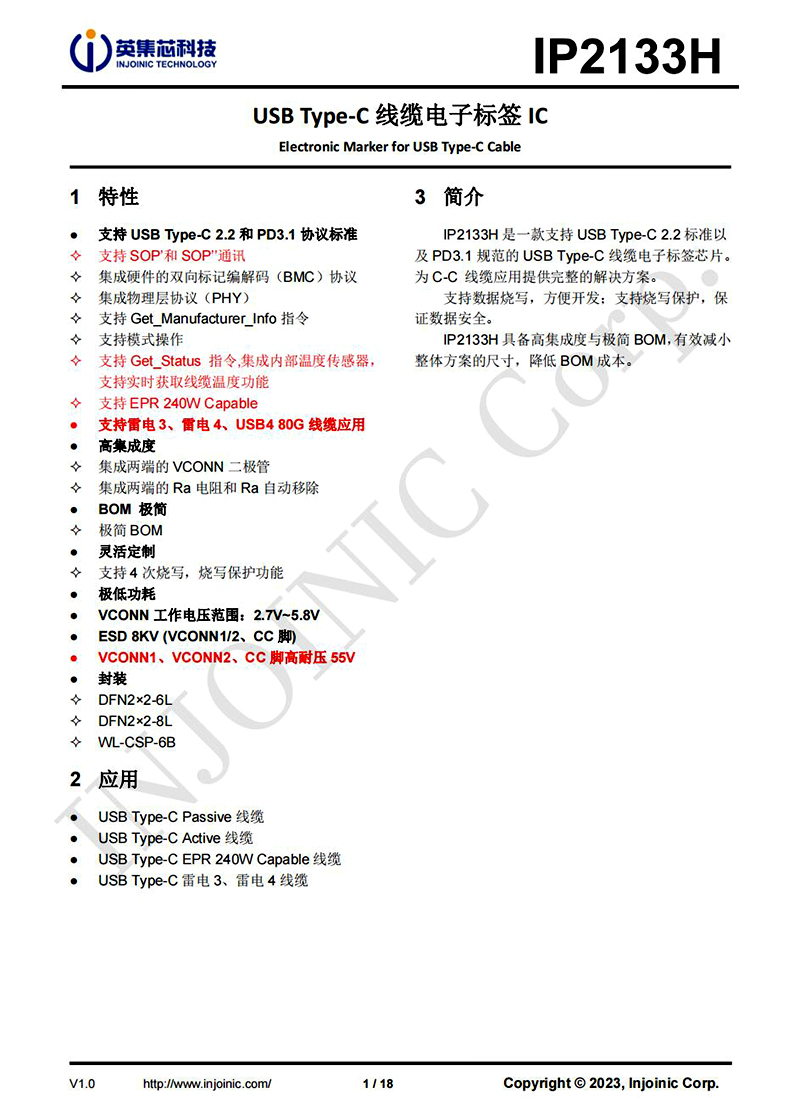

這是一款支持USB Type-C 2.2標準以及PD3.1規范的USB Type-C線纜電子標簽芯片，芯片內部集成硬件的雙向標記編解碼（BMC）協議，集成物理層協議（PHY），支持獲取制造商信息指令，支持讀取狀態指令，通過內部集成的溫度傳感器，讀取線纜溫度。
IP2133H 支持EPR 240W功率傳輸，支持SOP'和SOP''指令，讓主動線纜實現國產化，還支持USB4 80G，雷電4和雷電3線纜應用。芯片內部集成VCONN二極管和Ra電阻，外圍元件極簡。芯片支持四次燒寫，并具備個性化的燒寫保護功能，為USB-C線纜提供完整的解決方案。
英集芯 IP2133H 還提供WLCSP-6B封裝，滿足不同數據線的使用需求，支持USB-C被動線纜和主動線纜應用，支持EPR 240W線纜，支持雷電3和雷電4線纜應用。
總結
隨著USB-C接口傳輸功率的提升，支持EPR的USB-C線纜都將使用E-Marker芯片來標記線纜能力，英集芯推出的兩款E-Marker芯片，具有高集成度的同時具有極簡優勢，降低了整體成本，同時極低功耗提升了整體的穩定性。燒寫保護便于靈活調試，更新產品信息，滿足新產品開發需求。
?
